Специальные способы сушки

К специальным способам сушки относятся: сушка инфра­красными лучами, токами высокой частоты (ТВЧ), сушка в псев-доожиженном или сыпучем слое и сушка в вакууме. Эти способы не получили широкого распространения, но находят при­менение в отдельных случаях, когда они более всего эффек­тивны. Особенно это относится к использованию лучистой энергии.

Сушка инфракрасными лучами

позволяет подво­дить к материалу потоки трттля в десятки раз превышающие со­ответствующие потоки при конвективной или контактной сушке. Однако известно, что при высушивании толстослойных материалов на скорость сушки большое влияние ока­зывает скорость внутренней диффу­зии и в первый момент сушки под действием радиации влага даже мо­жет перемещаться в глубь слоя. В связи с этим радиационная сушка бо­лее целесообразна для тонких тканей.

На практике инфракрасные излуча­тели используются для подсушки ап­претированных или напечатанных тканей и в термозрельниках для соз­дания высокой температуры. Приме­няются излучатели электрические или газовые, темные или светлые. К тем­ным относятся керамические, кварце­вые или металлические трубки, обо­греваемые изнутри электрической спиралью или газом, к светлым—лам­пы накаливания с повышенным коэф­фициентом теплоотдачи.

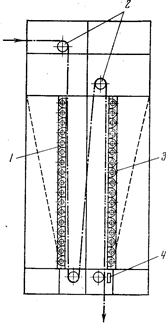

Рис. 17. Схема универ­сальной радиационной тер­мокамеры УРТК-120-4

На рис. 17 показана схема универсальной радиационной термо­камеры УРТК-120-4, предназначенной для обработки тканей при несминаемой отделке. Ткань, предварительно нагретая на СБМ до температуры 100—114°С, поступает по направляющим роликам 2, проходит через камеру между излучающими пане­лями 1 и 3 и нагревается с двух сторон до температуры 160—200 °С, контролируемой датчиком 4, и выводится через щель для последующего охлаждения и накатки в ролик. В кра­сильных линиях ткань без охлаждения поступает на пропиты­вание красильным раствором. Подобные камеры можно агрегировать с СБМ, СШМ и другими машинами, дополняя их дейст­вие термообработкой ткани. Установки рассчитаны на мощность токоприемников от 73 до 123 кВт. Длина заправки в зоне излучения всего 4 м, что при скорости продвижения ткани 40—60 м/мин обеспечит обработку в течение 6—4 с. Несмотря на кратковременность, эффективность обработки высокая. На­пример, установка УРТК-120-1 входит в состав линии ЛТ-120 термической обработки ткани (рис. 18). В состав линии вхо­дят: раскатная машина Р-120-5 1; сушильная СМБ2-1/120 2;термокамера УРТК-120-1 3; накатная машина Н-120-5 4. Ско­рость продвижения ткани 25—125 м/мин, влажность ткани 5— 7 %, установленная мощность токоприемников переменного тока

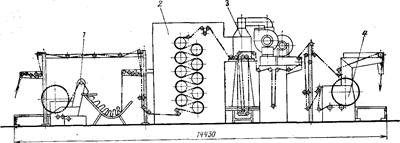

Рис. 18. Линия термической обработки ЛТ-120

83,5 кВт, габаритные размеры 14430х3200х4090 мм. Такая линия выпущена взамен термического зрельника ТО-120.

Сушка токами высокой частоты

основана на возбуждении тепловой энергии во влажном диэлектрике, помещенном в высокочастотном электромагнитном переменном поле. Волокнистый материал является диэлек­триком в сухом состоянии, а во влажном его диэлектрические свойства сни­жаются, и чем выше коэффициент снижения диэлектрических свойств, тем интенсивнее происходит нагрев. Таким образом, нагревание материала проис­ходит пропорционально его влажности, что исключает миграцию воды и кра­сителя и способствует ровноте высушивания. Пока этот способ сушки не получил широкого распространения в текстильной промышленности.

Сушка в вакуумеоснована на общеизвестных принци­пах конвективной сушки. Ее особенностью является высушива-ние ткани, пропускаемой через котел, в котором поддерживается давление теплоносителя, не превышающее 800—930 гПа, что позволяет производить непрерывную сушку тканей при темпе­ратуре не более 40—60°С. Герметизация котла осуществляется отжимными валами (роликами). Сушка при низкой темпера­туре благоприятно влияет на свойства волокнистого материала, сохраняет его объемность, туше и другие свойства.

Сушка в псевдоожиженном или сыпучем слое

основана на высушивании текстильных материалов в среде (слое) сыпучих, нагретых и непрерывно перемещающихся твер­дых частиц, напоминающих кипящую жидкость. Такой процесс сушки позволяет значительно увеличить поверхность контакта ткани с сушильным агентом. В качестве твердых частиц исполь­зуются стеклянные гранулы (шарики) или зерна кварцевого песка 0,1—3 мм, которые насыпаются в ванну. Через образо­вавшийся слой пропускается поток горячего воздуха, частицы приходят в движение (кипение), нагреваются и через этот слой, как через жидкость, можно пропускать ткани, трикотажные по­лотна, нити, пряжу или нетканые ткани и др. Такой метод сушки при температуре 140—150°С особенно пригоден для обработки тяжелых тканей.
