Исходные данные на проектирование стальной балочной клетки

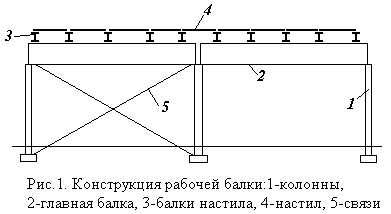

Рабочие площадки служат для размещения производственного оборудования на определенной высоте в помещении цеха промышленного здания. В конструкцию площадки входят колонны, балки, настил и связи (рис. 1). Система несущих балок стального покрытия называется балочной клеткой.

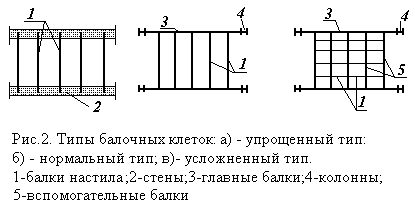

Балочные клетки могут быть упрощенного, нормального или усложненного типа (рис.2)

Исходные данные:

- временная нагрузка - qН0= 12 кН/м2;

- толщина настила площадки нормального типа - 12 мм

- толщина настила площадки усложненного типа - 6 мм

- пролет главной балки - 17,50 м

- пролет вспомогательной балки - 7,00 м

- габарит помещения под перекрытием - h

= 6,6 м

- отметка верха настила (ОВН) - Н = 8,4 м

- тип сечения колонны - сплошная

- сталь настила и прокатных балок - С235

- сталь главной балки и колонны - С375
