Направление неровностей

Обозначение

Пояснение обозначения на поверхности, к шероховатости которой устанавливаются требования

Параллельный

Параллельно линии, изображающей на чертеже поверхность

Перпендику­лярный

Перпендикулярно к линии, изображающей на чертеже поверхность

Перекрещи­вающийся

Перекрещивание в двух направлениях наклонно к линии, изображающей на чер­теже поверхность

Произвольный

Различные направления по отношению к линии, изображающей на чертеже по­верхность

Кругообраз­ный

Приблизительно кругообразно по отно­шению к центру поверхности

Радиальный

Приблизительно радиально по отноше­нию к центру поверхности

Нанося размеры элементов деталей, или после нанесения их, конструктор указывает на чертеже параметры и характеристики шероховатости поверхностей, установленные ГОСТ 2789-73.

Обозначение шероховатости поверхностей и правила их нанесения на чертеже установлены ГОСТ 2309-73.

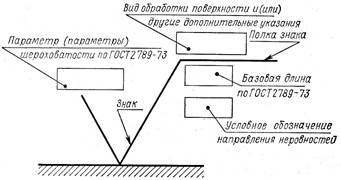

Структура обозначения шероховатости приведена на Рис.6

Рис.6

Структура знака для изображения шероховатости поверхности

При установлении требований шероховатости поверхности рекомендуется применять параметры Ra, Rz, Rmax, tp.

Среднее арифметическое значение отклонения профиля Ra —среднее арифметическое абсолютных значений отклонений профиля в пределах базовой длины l.

Высота неровностей профиля по десяти точкам Rz — сумма средних арифметических абсолютных значений отклонений точек пяти наибольших минимумов и пяти наибольших макси­мумов профиля в пределах базовой длины l.

Наибольшая высота неровностей профиля Rmax — расстояние между линией выступов профиля и линией впадин профиля в пределах базовой длины l. Относительная опорная длина профиля tp (где р — числовое значение уровня сечения про­филя) — отношение опорной длины профиля к базовой длине.

Элементы обозначения

ГОСТ 2.309-73

Знак шерохо­ватости по­верхности, вид обработки которой не устанавли­вается

Знак шерохо­ватости по­верхности, ко­торая обраба­тывается уда­лением слоя материала (то то­чением, фрезе­рованием, шлифованием, полированием и т. д.)

Знак шерохо­ватости по­верхности, по­лучаемой без удаления слоя материала (литьем, ков­кой, штампов­кой, прокатом, волочением и т. д.)

Знак, указы­вающий по­верхность, не обрабатывае­мую по данно­му чертежу
