Устройство и принцип работы газоразрядного счетчика

Счетчиком может быть любой газонаполненный прибор, поставленный в режим работы, обеспечивающий регистрацию попадания ядерной частицы по возникновению разрядного тока.

Підпис: Рис.1. Газоразрядный счетчик, его устройст-во и типичная схема включения.
1 – стеклянный баллон;
2 – металлический цилиндр (катод);
3 – нить (анод).
По своему устройству счетчик является своеобразным конденсатором – он состоит обычно из двух электродов. Форма электродов, как правило, цилиндрическая. Внутренним электродом служит тонкая вольфрамовая (можно железо, или др. металл) нить диаметром 0,1-0,5 мм. Эта нить натянута вдоль оси второго электрода – стеклянного, покрытого с внутренней стороны проводящим слоем, или металлического цилиндра диаметром 1-3 см (рис.1).

Для существования тока в газе необходимо наличие в пространстве между электродами свободных электрических зарядов и электрического поля, поддерживающего ток. Поэтому, если к электродам приложена разность потенциалов, то ток через счетчик будет проходить лишь при условии, что под действием попавших в счетчик движущихся частиц или квантов электромагнитного излучения в нем образуются ионы. Величина тока в газе не пропорциональна приложенному к счетчику напряжению.

Рассмотрим более подробно показанную на рисунке 2 зависимость величины тока импульса от режима работы счетчика, т.е. от приложенного к электродам напряжения при попадании частицы с определенной кинетической энергией.

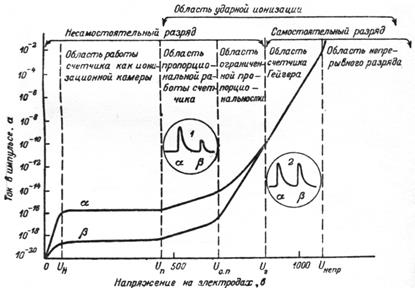

Вначале, при малых напряжениях на электродах, с ростом напряжения U растет пропорционально и ток I, но, начиная с некоторого значения напряжения Uн, ток достигает насыщения и не изменяется при дальнейшем росте U в значительном интервале Підпис: Рис.2. Вольтамперная характеристика типичного газоразрядного счетчика при различных режимах работы.
В кружках показаны формы импульсов от α и β частиц, получае-мых в счетчиках различных типов.
напряжения. Обьясняется это тем, что при малых напряжениях не все ионы, образовавшиеся под действием излучения, достигают электродов. Часть их сталкивается с ионами противо-положного знака и рекомбинирует. При напряжениях Uн и выше эл.поле настолько велико, что все образующиеся ионы растаскива-ются к противо-положным элек-тродам. Ионизационный ток в интервале напряжений Uн-Uп получил название тока насыщения

, так как его величина не зависит от напряжения и определяется только числом образующихся ионов в единицу времени.

Ионизационные приборы, работающие в режиме тока насыщения, наз. ионизационными камерами. Значит, в интервале Uн-Uп счетчик работает как ионизационная камера. Так как одна ионизирующая частица создает очень малый импульс тока (exp(-14)A), то без предварительного усиления не может быть измерен даже чувствительными гальванометрами. Поэтому ионизационные камеры, как правило, делают больших размеров и применяют для регистрации (в отличие от счетчика) целого потока ионизирующих частиц.
