Требования, предъявляемые к конструкции

Ведущее колесо наматывает гусеничную цепь, обеспечивая движение трактора. К ведущему колесу предъявляются следующие требования:

надежное зацепление с гусеницей (независимо от её износа) как в ведущем, так и в тормозном режиме. Это требование соблюдается путем правильного выбора геометрии зацепления. Оно легко выполняется в гусеницах, шаг которых в процессе эксплуатации не изменяется или изменяется незначительно [8];

высокая износостойкость зубьев. Обеспечивается геометрией зацепления, подбором износостойких материалов для зубчатых венцов и технологическими мероприятиями по повышению их поверхностной твёрдости;

самоочистка от пыли, грязи и снега.

В данной работе рассматривается возможность создания на базе гусеничного трактора (прототип — трактор ВТ–100, выпускаемый ВГТЗ) варианта сельскохозяйственного трактора общего назначения с подрессоренным ведущим колесом.

Ведущее колесо опускается на землю, тем самым оно выполняет две роли: ведущую и опорную [15, 16].

Опуская ведущее колесо на грунт, получаем следующие преимущества:

увеличение КПД;

уменьшение удельного давления на почву;

уменьшение буксования;

увеличение опорной длины гусеницы;

почвосбережение.

Однако простое увеличение продольной базы трактора путём опускания ведущего колеса на грунт ведёт к увеличению момента сопротивления повороту. А самое главное, на ведущее колесо теперь будут действовать ничем не компенсируемые силы, которые приведут к выходу из строя конечной передачи. Поэтому ведущее колесо необходимо подрессоривать.

3.2 Описание конструкции и принципа работы ведущего колеса с внутренним подрессориванием

Предложенное в данной работе ведущее колесо состоит из (см. рисунок 3.1):

вала конечной передачи;

ведущей ступицы;

нескольких ведомых ступиц;

зубчатого венца;

системы подрессоривания;

дополнительной системы подрессоривания;

втулок-упоров.

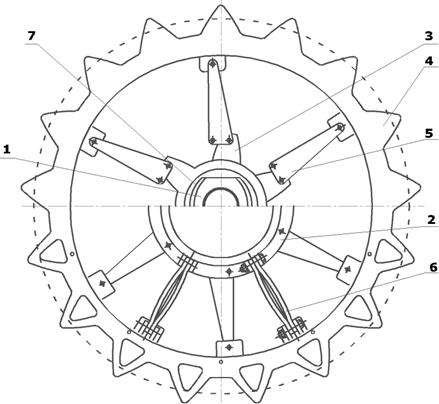

Підпис: Рисунок 3.1 Ведущее колесо гусеничного трактора с внутренним подрессориванием.
1 — ведущий вал; 2 — ведущая ступица; 3 — ведомая ступица; 4 — зубчатый обод; 5, 6 — упругие элементы; 7 — упор-втулка.

Предлагаемая к защите конструкция системы подрессоривания состоит из четного количества упругих элементов треугольной формы 5 расположенными между ведущей 2 и ведомыми 3 ступицами колеса с одной стороны и зубчатым венцом 4 — с другой. Упругие элементы верхним концом шарнирно закреплены на зубчатом венце. Снизу они также шарнирно крепятся на ведущей ступице и попарно закрепляются с возможность совершать вращательное движение в плоскости колеса на ведомых ступицах. Следовательно, количество ведомых ступиц 4 равно числу упругих элементов, размещенных на колесе, делённое на два.

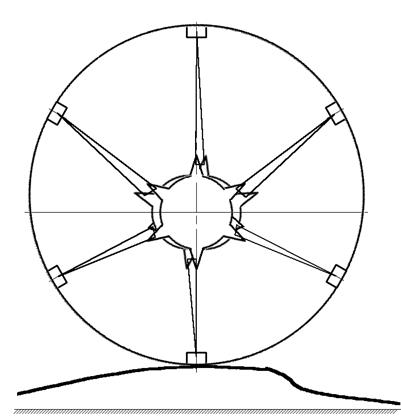

Підпис: Рисунок 3.2 Положение колеса при максимальном перемещении обода вверх (скриншот программы, без сохранения пропорций оригинала)

Упругие элементы 6 числом равные числу упругих элементов 5 и расположенные в плоскости, параллельной оси вращения колеса, установлены для компенсирования действия сил боковой нагрузки Данные элементы могут быть заменены защитным кожухом, напрямую соединяющем ведущую ступицу 2 с зубчатым ободом 4, и также выполняющему роль компенсатора боковых возмущений.

Колесо работает следующим образом (рисунок 3.2).

Крутящий момент независимо от направления движения передаётся от ведущего вала конечной передачи 1 через ведущую ступицу 2 на упругий элемент 5, и через него на зубчатый венец 4 и, вследствие взаимодействия последнего с гусеницей и почвой, реализуется в тяговое усилие колеса. Передача крутящего момента осуществляется за счет того, что за счёт того, что с одной ведомой ступицей 3 связаны два упругих элемента, расположенных противоположно друг другу относительно оси ведущего колеса, которые создают усилие направленные в центр колеса, благодаря чему ведомая ступица 3 остаётся неподвижной и каждый из упругих элементов 5 работает как жесткая спица. При наезде на неровность (см. рисунок 3.2) зубчатый обод перемещается вверх, упругий элемент 5 проворачивается вокруг оси шарнира нижней опоры с ведущей ступицей 2 и вокруг оси шарнира верхней опоры с зубчатым ободом 4. Ведомая ступица при этом совершает плоско-параллельное перемещение по направляющим упора-втулки 7 в плоскости, перпендикулярной продольной оси вала, чем и обеспечивается свободный ход зубчатого обода. Подрессоривание при этом реализуется за счёт упругой деформации элементов 5 в плоскости, параллельной продольной оси вала. Деформация каждого из выше обозначенных элементов тем больше, чем ближе элемент к вертикальному положению, то есть своего максимального значения достигает в момент, когда шарниры крепления упругого элемента к зубчатому ободу и ведущей ступице расположены на одной линии, строго перпендикулярной поверхности качения. Исходя из вышесказанного следует, что динамические возмущения воспринимают все упругие элементы 5 конструкции, а в случае «открытого» исполнения к ним также присоединяются и упругие элементы 6. Гашение колебаний осуществляется за счет сил трения в шарнирах креплений упругих элементов 5 к другим деталям конструкции, сил трения между ведомыми ступицами 3 и упором-втулкой 7, а также за счет сил упругости, возникающих в элементах 5.
