Промышленные испытания износостойкости гидроцилиндров с полимерными покрытиями.

Испытания были проведены на ряде предприятий. Установлено, что допустимая величина износа покрытия без потери герметичности поршня составляет 0,2 мм.

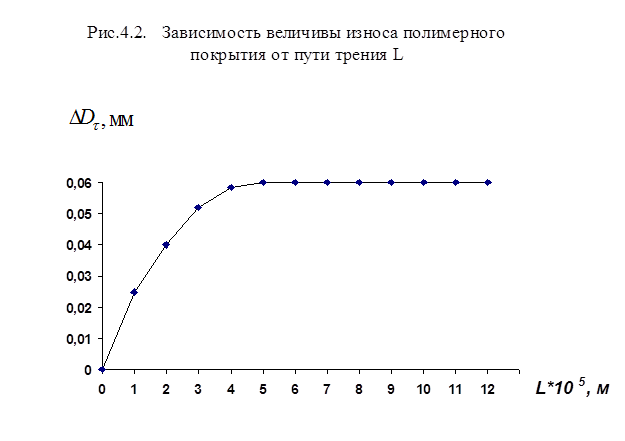

Зависимость износа покрытия от времени наработки изделия (пути трения), представленная на рис.4.2., аппроксимируется уравнением

(4.15.)

где - величина износа покрытия в исследуемый момент времени;

- величина изменения диаметра цилиндра в режиме установившегося износа;

- безразмерный коэффициент, выражающий интенсивность износа;

L - путь трения, м.

Значения исследуемых параметров следующие: при скорости 0,5 м/с мм, - L*105 = 8-10 м.

Уравнение зависимости износа от времени наработки можно решить относительно пути трения и по допустимой величине износа цилиндра определить возможное время наработки.

Опыт эксплуатации гидроцилиндров с полимерными покрытиями показывает, что износостойкость покрытия не уступает износостойкости металлических поверхностей, а износостойкость резиновых уплотнителей увеличивается в 7-10 раз.

Дополнительно

Лазерная система для измерения статистических характеристик пространственных квазипериодических структур
В последние годы наблюдается интенсивное развитие аэрокосмической и ракетной техники, что в свою очередь ставит перед промышленностью задачу создания точных и надежных систем связи, ориентации и обнаружения подвижных объектов в пространстве. В большинстве случаев данные задачи решаются с прим ...

Внутренняя структура протона и новый способ получения энергии
Протон был открыт в начале 20-х г.г. в экспериментах с альфа-частицами. В опытах по рассеянию на протонах электронов и гамма-квантов были получены достоверные доказательства существования некой внутренней структуры у этой частицы. В 1970 г. в Стенфордском центре линейного ускорителя (СЛАК) удалось ...

Меню сайта
