Виды и типы схем. Правила выполнения электрических схем

Правила выполнения электрических схем определены ГОСТ 2.702–75, дополнены ГОСТ 2.709–72 "Система маркировки цепей в электрических схемах" и ГОСТ 2.710–81 "Обозначения условные буквенно-цифровые, применяемые на электрических схемах". Размеры условных обозначений приведены в ГОСТ 2.747–68, ГОСТ 2.728–74, ГОСТ 2.755–74 и ГОСТ 2.721–74.

На структурных схемах изображают основные функциональные части изделия и основные взаимосвязи между ними.

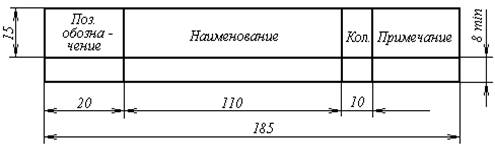

Все функциональные части изделия изображают в виде прямоугольников или условных графических обозначений. Наименования, обозна­че­ния и типы функциональных частей указывают внутри прямоугольников. При большом количестве функциональных частей допускается обозначать их порядковыми номерами, проставляемыми сверху вниз в направлении слева направо, а наименование, обозначение и типы указывать в таблице, помещенной над основной надписью.

Рис. 20

Направление хода процесса следует обозначать стрелками на линиях связи.

На принципиальных схемах изображают все электрические элементы, необходимые для осуществления контроля в изделии заданных электрических процессов, все электрические связи между ними, все электрические элементы, которыми заканчиваются входные и выходные цепи.

Схемы вычерчивают для элементов, находящихся в отключенном положении. Элементы на схеме изображают в виде условных графических обозначений, согласно следующим стандартам:

 ГОСТ 2.722–68. Машины электрические;

 ГОСТ 2.723–68. Катушки индуктивности, дроссели, трансформаторы, автотрансформаторы и магнитные усилители;

 ГОСТ 2.724–68. Электромагниты;

 ГОСТ 2.728–74. Резисторы, конденсаторы;

 ГОСТ 2.729–68. Приборы электроизмерительные;

 ГОСТ 2.730–73. Приборы полупроводниковые;

 ГОСТ 2.751–73. Электрические связи, провода, кабели, шины:

 ГОСТ 2.731–81. Приборы электровакуумные;

 ГОСТ 2.755–74. Коммутационные устройства и контактные соединения.

Условные графические обозначения элементов вычерчиваются на схеме в положении, в котором они изображены в соответствующих стандартах или в повернутом на угол, кратный 90° по отношению к этому положению. В отдельных случаях поворачивают на угол, кратный 45°.

Условные графические обозначения в схемах выполняют двумя способами: совмещенным или разнесенным.

Схемы выполняют в однолинейном или многолинейном изображении. Линии связи показываются полностью. Если необходимо их оборвать, то обрывы линий заканчивают стрелками с обозначениями мест подключения. Рекомендуемая толщина линий электрической связи 0,3–0,4 мм.

Каждый элемент, входящий в изделие и изображенный на схеме, должен (в соответствии с ГОСТ 2.710–81 п.3.) иметь позиционное обозначение, составленное из букв, представляющих сокращенное наименование элемента (например, резистор – R ), порядкового номера, проставленного после буквенного обозначения, и буквенного кода, указывающего функциональное назначение элемента (например, R2N – резистор R2, используемый как измерительный). Порядковые номера элементам присваиваются, начиная с единицы, в пределах одинаковой группы элементов (например, Т1, Т2, ТЗ и т.д.). Цифры и буквы выполняются одним размером шрифта. Позиционные обозначения проставляют рядом с условным графическим обозначением элементов, по возможности справа или слева над ними.
