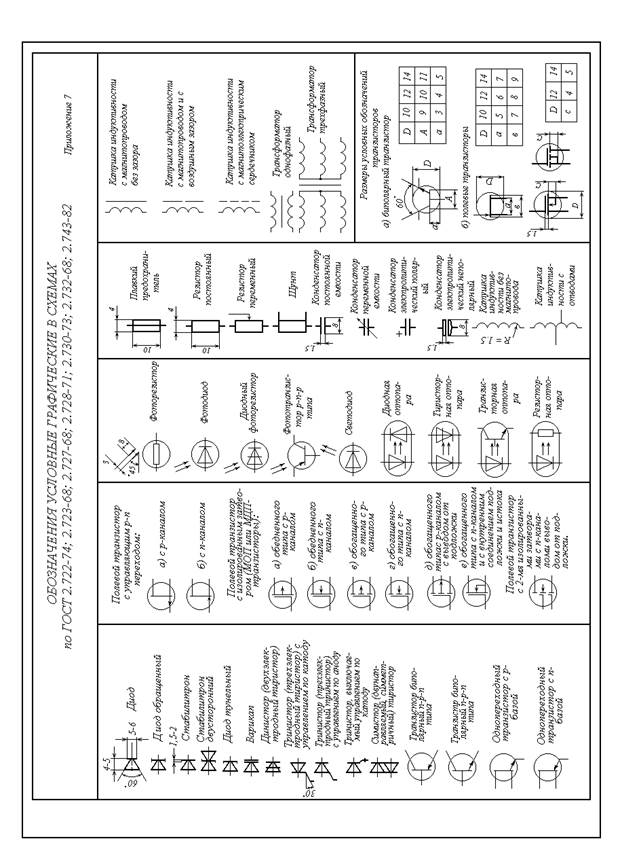

Обозначения буквенно-цифровые в электрических схемах

Согласно ГОСТ 2.710–81 буквенный код элементов в электрических схемах может состоять и из трех букв, где третья буква указывает на функциональную принадлежность элемента.

Буквенные коды для указания функционального назначения элементов приводятся в табл. 2.

Таблица 2

Буквенные коды функционального назначения элементов

Буквен­ный код

Функциональное

назначение

Буквен­ный код

Функциональное

назначение

A

B

C

D

F

G

H

I

K

Вспомогательный

Направление движения (вперед, назад, вверх, вниз, по часовой стрелке, против часовой стрелки)

Считающий

Дифференцирующий

Защитный

Испытательный

Сигнальный

Интегрирующий

Толкающий

M

N

P

Q

R

S

T

V

W

Y

Z

Главный

Измерительный

Пропорциональный

Состояния (старт, стоп, ограничение)

Возврат, сброс

Запоминание, запись

Синхронизация, задержка

Скорость (ускорение, торможение)

Умножение

Аналоговый

Цифровой

Обозначение элемента в общем случае состоит из трех частей, указывающих вид элемента, его номер и функцию. Вид и номер обязательны.

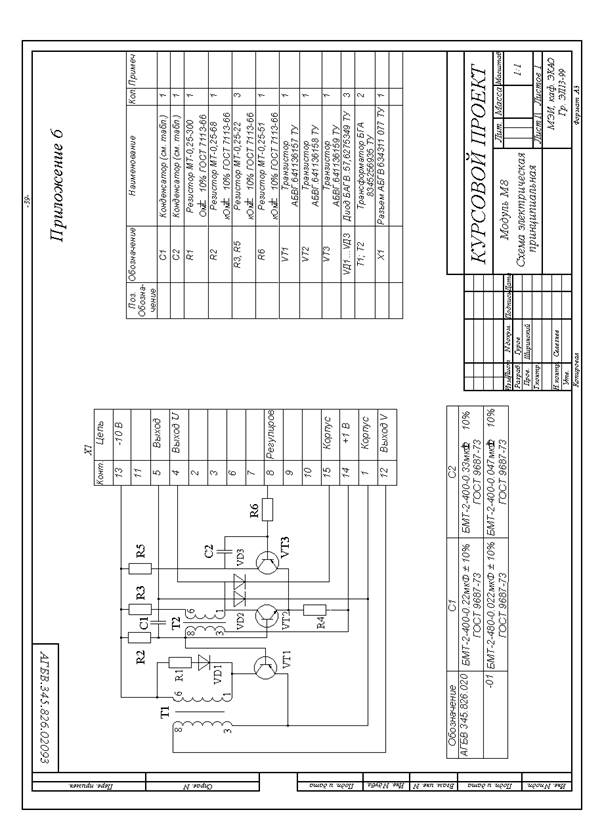

Код элемента размещается справа от изображения элемента. Допускается изображать его над элементом сверху при невозможности расположить справа (см. приложение 6).

ПРИМЕР: TV1А – трансформатор напряжения вспомогательный с порядковым номером 1.

ЗАКЛЮЧЕНИЕ

В материал учебного пособия включена информация для успешного выполнения студентами курсового и дипломного проектирования. В учебном пособии дана полная информация о новейших достижениях отечественной промышленности в области разработки и производства как электрооборудования летательных аппаратов, так и электротехнических изделий в целом.

Материал учебного пособия содержит основные правила выполнения чертежей реальных конструкций промышленного изготовления и узлов электротехнических изделий.

Изложенные вопросы методических указаний способствуют закреплению теоретических знаний, полученных при изучении курсов "Технология конкурентоспособных изделий" и "Конструкции и технология электрооборудования летательных аппаратов", повышают уровень конструкторской и технологической подготовки инженеров и магистров, способствуют приобретению профессионального опыта по конструированию и организации технологических процессов изготовления электротехнических изделий.

Данное методическое пособие имеет компьютерный набор, что позволяет использовать изложенный материал при дистанционном обучении студентов по направлению "Электротехника, электромеханика и электротехнологии"
