Описание исходной схемы автоматического регулирования.

Поскольку объект регулирования является элементом или звеном АСР, то свойства АСР зависят прежде всего от свойств объекта регулирования. Поэтому для создания работоспособной АСР обеспечивающей требуемое качество регулирования, необходимо прежде всего, знать свойства объекта регулирования (спастические и динамические). барс форте для кошек инструкция

Объект регулирования лабораторного стенда представляет собой объект с распределенными параметрами, т.к. регулируемая величина (температура) неодинакова в различных точках объекта как в равновесном состоянии, так и переходном режиме.

Для увеличения инерционности объекта, которая должна быть в десять раз больше измеряемого в этом объекте датчиком, предусмотрен металлический стакан, наполненный стружкой, а котором расположен датчик температуры. Это поз.воляет увеличить теплообъем объекта.

Требуемая температура (эталонная) задается устройством на входе регулятора-задатчиком (tэ).

Возмущение

Dt -

Р

Регулятор

тЭ

Рис. 1. Схема регулирования.

Фактическая температура преобразуется в сигнал устройством tф. Обозначая сигналы на выходе этих устройств аналогичными им буквами, выразим отклонение фактическое от требуемого в виде сигнала: ∆t = tэ – tф ; называемого отклонением или рассогласованием. Регулятор преобразует ∆t по определенному закону управления и включает исполнительное устройство. В нашем случае задача регулятора – ликвидность отклонения ∆t, вызванные действием возмущений В, т.е. различных нагрузок на объекты управления (изменение окружающей температуры, изменение положения шибера и т.д.).

Может возникнуть еще ошибка ∆t за счет изменения tэ, но, поскольку является известной заранее функцией, ошибка также может быть рассчитана заранее и скомпенсирована. Подобная система называется системой программного регулирования или просто САР.

В стенде предусмотрено двухпозиционное регулирование. При этом необходимо открыть заслонку, чтобы электронагревательный элемент постоянно обдувался воздухом. Регулирование температуры происходит за счет включения или выключения релейным элементом нагревательного элемента.

Для определения динамических свойств объекта в стенде установлен самопишущий прибор, который регистрирует изменения температуры в объекте и фиксирует их на диаграммной ленте.

Любой технологический агрегат, являющийся объектом регулирования ОР, работает в установившемся режиме, если в нем полностью соблюдается материальный и энергетический баланс. Основной параметр, характеризующий условия протекания технологического процесса (в нашем объекте это температура) в установившемся состоянии остается неизменной.

Зависимость выходной величины от входной величины в установившемся режиме называется статической характеристикой ОР. Статические характеристики могут быть как линейными, с различными коэффициентами наклона, так и нелинейными, при чем большинство реальных объектов в целом имеют нелинейные.

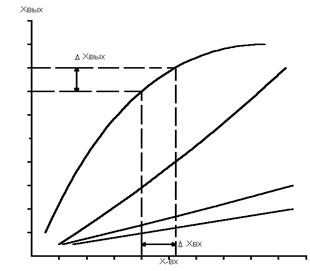

Рис 1.1. Статические характеристики ОР.

Эти характеристики ОР дают возможность оценить степень связи между различными входными и выходными величинами объекта.

Статические характеристики определяют расчетным или экспериментальным путем.

Динамической характеристикой объекта регулирования называется зависимость выходной величины от входной величины в переходном режиме.

Поскольку имения выходной величины ОР при различных возмущениях могут происходить по-разному, для исследования динамических характеристик объекта обычно используют типовые внешние воздействия.
