Режимы излучения спиральной антенны.

Спиральная ан­тенна представляет собой свернутый в спираль провод (1), который питается через коаксиальный фидер (2) (рис. 1, а). Внутренний провод фидера соединяется со спиралью, а внешняя оболочка фидера — с металлическим диском (3). Последний служит рефлектором, а также препятствует проникновению токов с внутренней на наружную поверхность оболочки фидера. Спираль может быть не только цилиндриче­ской, как на рис. 1, а, но и конической (рис. 1, в) и плоской (рис. 7) или выпуклой.

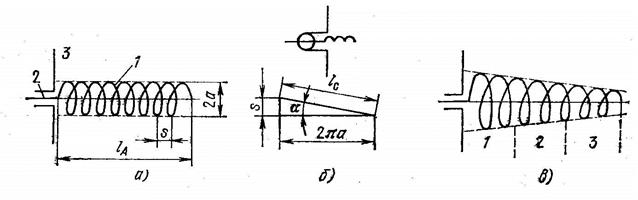

Рис.1. Спиральные антенны:

а - цилиндрическая; б – развёрнутый виток; в – коническая.

Цилиндрическая спиральная антенна характеризуется следующими геометрическими размерами: радиусом а, шагом s, длиной одного витка, числом витков p, длиной по оси , углом подъема .

Как видно из схемы антенны и изображения развернутого витка спирали (рис. 1, б), между размерами антенны имеются следующие зависимости:

, ,

Спиральные антенны используются на УКВ в режиме бегущих волн с осевым излучением и вращающейся поляризацией. Такой режим требует определенных соотношений между размерами антенны и дли­ной волны. Выявим эти соотношения.

Ток высокой частоты, проходя но спирали, вызывает излучение электромагнитных волн. Достаточно десяти-одиннадцати витков, что­бы вся подводимая к антенне энергия излучалась в пространство и не происходило отражения волн от конца спирали. Такая бегущая волна тока распространяется вдоль провода спирали с фазовой скоростью , т. е., с замедлением .

Рис.2.Виток спиральной антенны

Волна проходит один виток (от сечения 1 к сечению5 на рис. 2) за время.Электро­магнитные волны, возбуждаемые током спирали, распространяются в воздухе со скоростью с и длиной волны.

Если бы все витки сливались, то достаточно было установить время, равным периоду колебаний, т. е., чтобы поля любой пары противоположных элементов (1-3,2-4) спирали совпадали по фазе и полностью складывались в точках оси 0'0", которая равноудалена от контура витка. Это объясняется тем, что в пределах одного витка ам­плитуды тока практически одинаковая, а различие в фазе на угол в диаметрально противоположных сечениях витка (1-3, 2-4) компенсируется противоположным направлением токов в них.

В случае спирали цилиндрической формы с шагом s условие мак­симального осевого излучения формулируется несколько иначе: за вре­мя прохождения тока по витку электромагнитная волна долж­на пройти в воздухе расстояние большее, чем длина волны, на шаг s:

; соответственно

(1)

При таком коэффициенте замедления токи в любых двух сечениях, расположенных под углом 90° (например, в 1 и 2, 2 и 3, 3 и 4, 4 и 5), вызывают на оси О'О" поля, которые сдвинуты по фазе на 90°, и волны, которые поляризованы под углом 90°. В результате сложения этих линейно-поляризованных волн получаются волны с круговой поляриза­цией.
