Пример расчета спиральной цилиндрической антенны.

Для построения диаграммы направленности антенны, пользуясь экспериментальными данными исследования спиральных антенн [1.Рис.1.3.XXV.], вычисляю по формулам (4) – (7) функцию направленности антенны.

Учитывая:

подставим все значения в формулу (4):

.

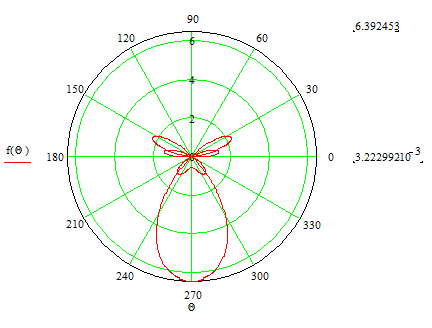

Используя приложение ”MathCAD 7 professional” получил следующий вид диаграммы направленности антенны:

.

По формуле 5 рассчитываю ширину диаграммы направленности:

21.586.

Коэффициент направленного действия :

70.768.

Входное сопротивление:

Итак, цилиндрические и конические спиральные антенны широкополосные с осевым излучением волн круговой поляризации. Направленность цилиндрических спиралей средняя, а конических — ниже средней (не вся спираль участвует в излучении на данной часто­те), но последние обладают большей диапазонностью. Применяются и те и другие как самостоятельные антенны в диапазонах дециметровых и метровых волн, а также как облучатели антенн сантиметровых волн.
