Основные линии чертежа, особенности их начертания в соответствии с государственным стандартом

Чтобы чертёж был более выразителен и понятен для чтения, его выполняют разными линиями, начерта­ние и назначение которых для всех отраслей промыш­ленности и строительства установлены государственным стандартом.

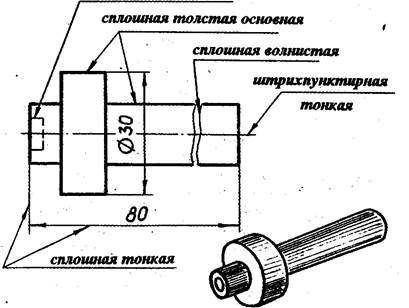

При выполнении чертежей применяют линии раз­личной толщины и начертания. Каждая из них имеет своё назначение.

штриховая

технический рисунок

ГОСТ 2303-80 устанавливает начертания и основ­ные назначения линий на чертежах всех отраслей про­мышленности.

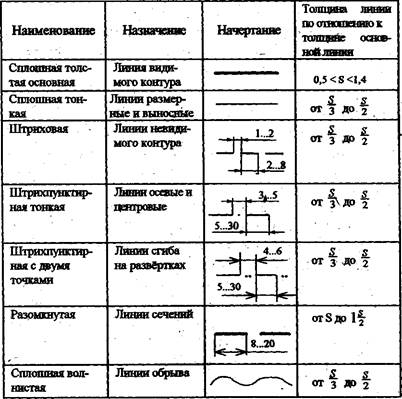

1. Сплошная толстая - основная линия

выполняется толщиной, обозначаемой буквой S, в пределах от 0,5 до 1,4 мм в зависимости от сложности и величины изображения на данном чертеже, а также от формата чертежа. Сплошная толстая линия применяется для изо­бражения видимого контура предмета. Выбранная тол­щина S линии должна быть одинаковой на данном чер­теже.

2. Сплошная тонкая линия

применяется для изо­бражения размерных и выносных линий, штриховки се­чений, линии контура наложенного сечения, линии вы­носки. Толщина сплошных тонких линий берётся в 2-3 раза тоньше основных линий.

3. Штриховая линия

применяется для изображе­ния невидимого контура. Длина штрихов должна быть одинаковая, от 2 до 8 мм. Расстояние между штрихами берут от 1 до 2 мм. Толщина штриховой линии в 2-3 раза тоньше основной.

4. Штрихпунктирная тонкая линия

применяется для изображения осевых и центровых линий, линий се­чения, являющихся осями симметрии для наложенных или вынесенных сечений. Длина штрихов- должна быть одинаковая и выбирается в зависимости от размера изо­бражения от 5 до 30 мм. Расстояние между штрихами от 2 до 3 мм. Толщина штрихпунктирной линии от S/3 до S/2, Осевые и центровые линии концами должны высту­пать за контур изображения на 2-5 мм и оканчиваться штрихом, а не точкой.

5. Штрихпунктирная с двумя точками тонкая ли­ния

применяется для изображения линии сгиба на раз­вёртках. Длина штрихов от 5 до 30 мм, и расстояние ме­жду штрихами от 4 до 6 мм. Толщина этой линии такая же, как и у штрихпунктирной тонкой, то есть от S/3 до S/2 мм.

6. Разомкнутая линия

применяется для обозначе­ния линии сечения. Толщина её выбирается в пределах от S до 11/2S, а длина штрихов от 8 до 20 мм.

7. Сплошная волнистая линия

применяется, в ос­новном как линия обрыва в тех случаях, когда изображе­ние дано на чертеже не полностью. Толщина такой ли­нии от S/3 до S/2.

ЛИНИИ ЧЕРТЕЖА

В заключение следует отметить, что толщина ли­ний одного и того же типа должна быть одинакова для всех изображений на данном чертеже.
