Основные правила нанесения размеров на чертежах (выносная линия, размерная линия, стрелки, знаки диаметра, радиуса, 1чсположение размерных чисел)

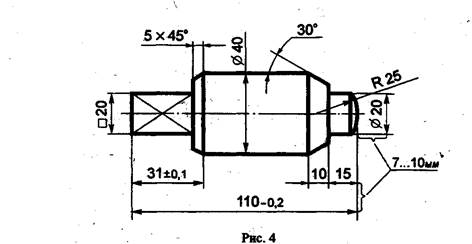

Величину изображённой детали можно определять только по размерным числам. Их наносят над размерны­ми линиями возможно ближе к их середине (рис. 4).

Размерные линии 'Ограничивают стрелками, кото­рые остриём должны касаться выносных линий (размеры 110, 30, 15, 0 20 и другие на рис. 4), линий контура (размер 040) или осевых линий.

Размерную линию следует проводить параллельно отрезку, размер которого указывают по возможности вне контура изображения. Расстояние между параллельными размерными линиями и от размерной линии до парал­лельной ей линии контура берут от 7 до 10 мм.

Нельзя допускать, чтобы размерные линии пересе­кались с выносными или являлись продолжением линий контура, осевых, центровых и выносных. Запрещается использовать линии контура, осевые, центровые и вы­носные в качестве размерных.

Чтобы размерные линии не пересекались с вынос­ными, меньший размер наносят ближе к изображению, а больший - дальше (размеры 15, 30 и размер 110 на рис. 4).

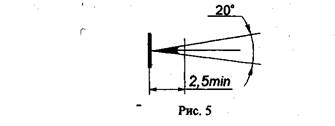

Форма стрелки показана на рис. 5. Размер стрелок следует выдерживать приблизительно одинаковым на всём чертеже.

Каждый размер на чертеже указывают только один раз.

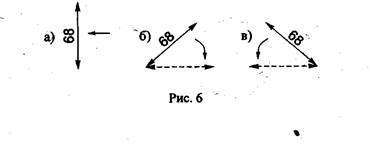

Размерные числа линейных размеров наносят в со­ответствии с положением размерных линий, как показа­но на рис. 6. Если размерная линия вертикальная, то размерное число ставят справа (рис. 6а). На наклонных размерных линиях цифры пишут так, чтобы они оказа­лись в удобном для чтения положении, если дать раз­мерной линии "упасть" в горизонтальное положение, как это указано стрелками на рис. 6 а, б, в.

Линейные размеры на машиностроительных чер­тежах указывают в миллиметрах; если размеры нанесены у изображений, то единицы измерений (мм) не простав­ляют (см. рис.4).

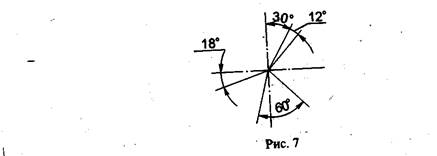

Угловые размеры наносят, как показано на рис. 7. Их указывают в градусах (°), минутах (') и секундах ("), проставляя единицы измерения, например, размер 30° на рис. 7. Размерную линию при этом проводят в виде дуги окружности с центром в вершине угла.

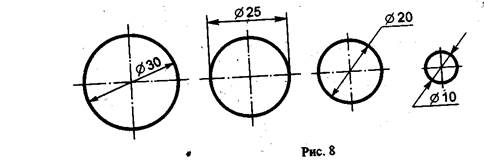

Для обозначения диаметра перед размерным чис­лом во всех случаях наносят знак - кружок, перечеркнутый прямой линией под углом 75°. Применение и по­строение этого знака показано на рис. 8.

Для обозначения радиуса перед размерным числом всегда наносят знак R

- латинская прописная буква (см. рис. 4). Стрелку наносят с одной стороны (см. рис. 9)

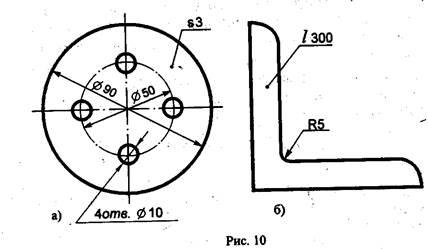

Если деталь имеет не­сколько одинаковых отвер­стий или других элементов (кроме скруглений), то нано­сится размер одного из них, а количество отверстий или других элементов указывают перед размерным числом, на­пример 3 отв. 16 (рис. 10а).

Размеры толщины или длины детали, форма которой задана одним видом, наносят, как показано на рис. 10. Пе­ред числом, указывающим толщину детали, наносят бук­ву S, а перед числом, указывающим длину детали, - бук­ву L
