Основные способы проецирования. примеры центрального и прямоугольного проецирования из жизненной практики

Изготовление деталей и сборка изделий произво­дятся по чертежам.

Из чертежа мы узнаём, какой формы и каких раз­меров должна быть изображённая на нём деталь, из ка­кого материала её надо изготовить, с какой шероховато­стью и точностью необходимо обрабатывать её поверх­ности, узнаём данные о термической обработке, анти­коррозионном покрытии и прочее.

Чертёж содержит изображения (проекции), кото­рые в зависимости от их содержания делятся на виды, разрезы сечения, и сведения, необходимые для изготов­ления изделий.

Изображения предметов на чертежах получают проецированием. Проецирование - это процесс полу­чения изображения предмета на какой-либо поверх­ности Получившиеся при этом изображение называют проекцией предмета

Слово "проекция" в переводе с латинского означа­ет "бросание вперёд, вдаль".

Нечто похожее на проекцию можно наблюдать, если параллельно стене, противопо­ложной окну, расположить ученическую тетрадь. На сте­не образуется тень в виде прямоугольника.

Элементами, с помощью которых осуществляется проецирование, являются (рис. 11): центр проецирова­ния

- точка, из которой производится проецирование; объект проецирования

- изображаемый предмет; плоскость проекции

- плоскость, на которую производится проецирование; проецирующие лучи

- воображаемые прямые, с помощью которых производится проецирова­ние, результатом проецирования является изображение, или проекция, объекта.

Различают центральноеи параллельное

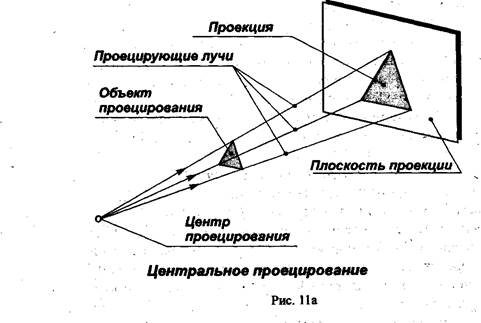

проеци­рование. При центральном проецированиивсе проеци­рующие лучи исходят из одной точки - центра проеци­рования, находящегося на определённом расстоянии от плоскости проекций. На рис, 11а за центр проециро­вания условно взята электрическая лампочка. Исходящие от неё световые лучи, которые условно приняты за про­ецирующие, образуют на полу тень, аналогичную цен­тральной проекции предмета.

Метод центрального проецирования используется при построении перспективы. Перспектива даёт возмож­ность изображать предметы такими, какими они пред­ставляются нам в природе при рассмотрении их с опре­делённой точки наблюдения.

В машиностроительных чертежах центральные проекции не применяются. Ими пользуются в строитель­ном черчении и в рисовании.

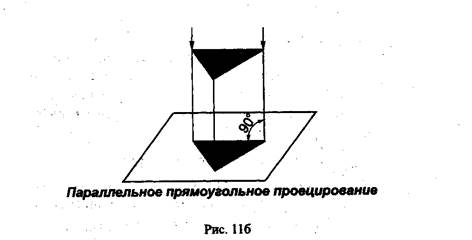

При параллельном проецировании

все проеци­рующие лучи параллельны между собой. На рис.11б по­казано, как получается параллельная косоугольная про­екция. Центр проецирования предполагается условно удалённым в бесконечность. Тогда параллельные лучи отбросят на плоскость проекций тень, которую можно принять за параллельную проекцию изображаемого предмета.

В черчении пользуются параллельными проекция­ми. Выполнять их проще, чем центральные.

Если проецирующие лучи составляют с плоскостью проекций примой угол, то такие параллельные проекции называются прямоугольными.

Прямоугольные проекции называют также ортого­нальными

. Слово "ортогональный" происходит от гре­ческих слов "orthos"

- прямой и "gonia"

- угол. Чертежи в системе прямоугольных проекций дают достаточно полные сведения о форме и размерах предмета, так как предмет изображается с нескольких сторон. Поэтому в производственной практике пользуются чертежами, со­держащими одно, два, три или более изображений пред­мета, полученных в результате прямоугольного проеци­рования.

Аксонометрические проекции

Чертёж, выполненный в прямоугольных (ортого­нальных) проекциях, является основным видом изобра­жения, которым пользуются в технике. Для облегчения пространственного представления о предмете иногда применяют аксонометрические проекции. Аксонометри­ческие проекции передают одним изображением про­странственную форму предмета. Такое изображение соз­даёт у человека впечатление, близкое к тому, которое получается при рассмотрении предмета в "натуре". Ак­сонометрические проекции получаются, если изобра­жаемый предмет вместе с осями координат, к которым он отнесён, с помощью параллельных лучей проецируют на одну плоскость, называемой аксонометрической.

Слово "аксонометрия" переводится "измерение по осям или измерения параллельно осям", так как размеры изображаемого предмета откладываются параллельно осям х, у,

z называемым аксонометрическими осями.

В зависимости от наклона осей координат х, у, z

к аксо­нометрической плоскости и угла, составляемого проецирующими лучами с этой плоскостью, образуются раз­личные аксонометрические проекции. Если проецирую­щие лучи перпендикулярны плоскости, то проекция на­зывается прямоугольной.Если проецирующие углы наклонны к плоскости, то проекция называется косо­угольной
