Сечения. правила выполнения наложенных и вынесенных сечений. виды обозначений сечений на чертеже

Чтобы показать поперечную форму деталей, пользу­ются изображениями, называемыми сечениями

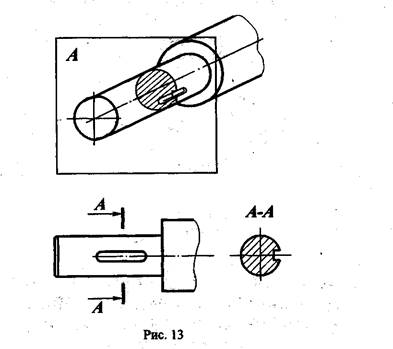

(рис. 13). Для того, чтобы получить сечение, деталь мысленно рас­секают воображаемой секущей плоскостью в том месте, где нужно выявить её форму. Фигура, полученная в ре­зультате рассечения детали секущей плоскостью, изображается на чертеже. Следовательно сечением называ­ется изображение фигуры, получающейся при мыс­ленном рассечении предмета плоскостью или не­сколькими плоскостями.

На сечении показывается только то, что получается непосредственно в секущей плоскости.

Для ясности чертежа сечения выделяют штрихов­кой. Наклонные параллельные линии штриховки прово­дят под углом 45° к линиям рамки чертежа, а если они совпадают по направлению с линиями контура или осе­выми линиями, то под углом 30° или 60°.

Расположение сечений

В зависимости от расположения сечения подразделяются на вынесенные и наложенные. Вынесенными сечениями

называются такие, которые располагаются вне контура изображений (рис. 13).

Наложенными сечениями

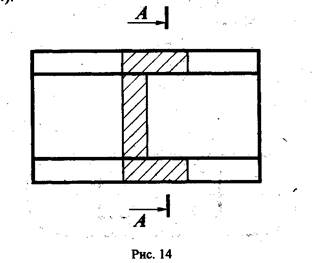

называются такие, ко­торые располагаются непосредственно на видах чертежа (рис 14.)

Вынесенным сечениям следует отдавать предпоч­тение перед наложенными, так как последние затемняют чертеж и неудобны для нанесения размеров.

Контур вынесенного сечения обводится сплошной основной линией такой же толщины S, как видимый контур изображения. Контур наложенного сечения обво­дят сплошной тонкой линией (от S/3 до S/2).

Наложенное сечение располагают в том месте, где проходила секущая плоскость, непосредственно на самом виде, к которому оно относится, то есть как бы на­кладывают на изображение.

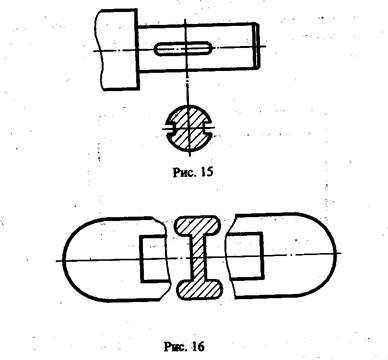

Вынесенное сечение можно располагать на любом месте поля чертежа. Оно может быть помещено непо­средственно на продолжении линии сечения (рис. 15).

Или в стороне от этой линии. Вынесенное сечение может быть размещено на месте, предназначенном для одного из видов (см. рис. 13), а также в разрыве между частями одного и того же вида (рис. 16) Для несиммет­ричных наложенных сечений линию сечения проводят со стрелками, но буквами не обозначают (рис. 14).

Обозначение сечений

Положение секущей плоскости указывают на чер­теже линией сечения - разомкнутой линией, которая проводится в виде отдельных штрихов, не пересекающих контур соответствующего изображения. Толщина штри­хов берётся в пределах от $ до 11/2S, а длина их от 8 до 20 мм. На начальном и конечном штрихах перпендикулярно им, на расстоянии 2-3 мм от конца штриха, ставят стрелки, указывающие направление взгляда. У начала и конца линии сечения ставят одну и ту же прописную бу­кву русского алфавита. Буквы наносят около стрелок, указывающих направление взгляда с внешней стороны, рис. 12. Над сечением делают надпись по типу А-А. Если сечение находится в разрыве между частями одного и того же вида, то при симметричной фигуре линию сече­ния не проврдяЯ4. Сечение можно располагать с поворо­том, тогда к надписи А-А должен быть добавлен символ

повёрнуто О , то есть А-АО.

Некоторые правила построения сечений

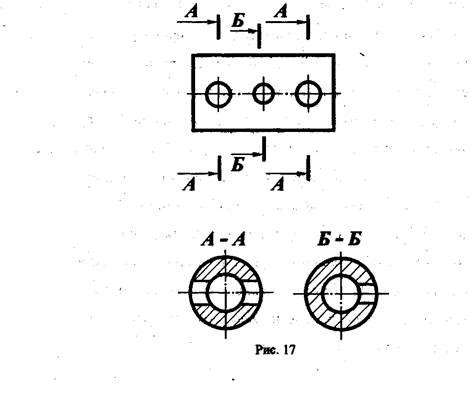

На чертеже одной детали может быть столько раз­личных сечений, сколько нужно для полного выявления её формы. Дня нескольких одинаковых сечений, относя­щихся к одному и тому же предмету, следует линии се­чения обозначать одной и той же буквой и вычерчивать одно сечение (рис. 17).

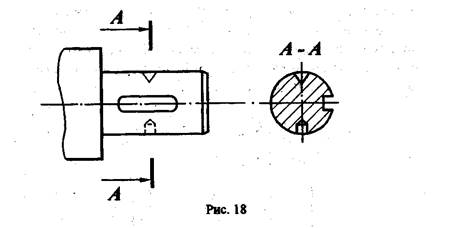

Если секущая плоскость проходит через ось по­верхности вращения, ограничивающей отверстие или углубление, то контур отверстия или углубления показы­вают полностью (рис. 18).

Однако можно заметить, что это относится к изо­бражениям отверстий и углублений цилиндрической, конической и шарообразной формы и не распространя­ется на изображение в сечении шпоночного паза.
