Местный вид, его назначение

В некоторых случаях на чертеже вместо полного вида можно применить его часть. Это упрощает по­строение изображения предмета.

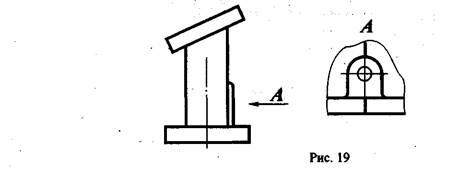

Изображение отдельного, ограниченного места поверхности предмета называется местным видом.

Его применяют в том случае, когда требуется показать форму и размеры отдельных элементов детали (фланца, шпоночной канавки и прочее).

Местный вид может быть ограничен линией обры­ва, осью симметрии и прочее. Располагают местный вид на свободном поле чертежа или в проекционной связи с другими изображениями. Применение местного вида позволяет уменьшить объём графической работы, сэко­номить место на поле чертежа.
