Разрезы, их отличие от сечений, виды разрезов

Внутреннее очертание полых предметов на черте­жах можно показать штриховыми линиями, но форма деталей часто требует значительного количества таких линий, которые пересекаясь с контурными и между собой, затрудняют понимание чертежа. Чтобы избежать этого яснее показать внутреннее устройство детали, применяют изображения, называемые разрезом. Разре­зом называется изображение предмета, мысленно рассечённого плоскостью или несколькими плоско­стями.

На разрезе показывается то, что получается в секу­щей плоскости я за ней. Иными словами, разрез состоит из сечения и изображения того, что расположено за се­кущей плоскостью.

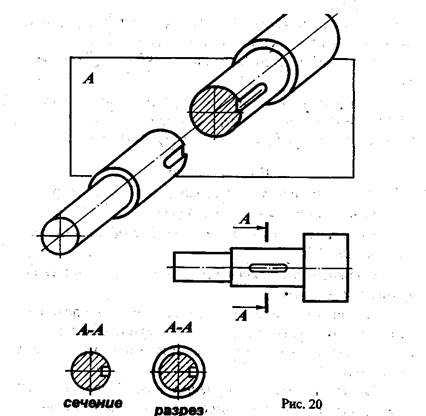

Между разрезом и сечением существует различие. Его видно в рис. 20.

Разрез отличается от сечения тем, что на нём пока­зывают не только то, что находится в секущей плоско­сти, но и то, что наводится за ней.

При выполнении разрезов на чертежах:

1 Невидимые внутренние очертания, изображае­мые штриховыми линиями, обводят сплошными основ­ными линиями.

2. Сплошные основные линии, изображающие эле­менты детали, находящиеся на части детали, располо­женной перед секущей плоскостью, не проводят.

3. Фигура сечения, входящая в разрез, заштриховы­вается.

4. Мысленное рассечение предмета должно отно­сится только к данному разрезу и не влечёт за собой из­менения других изображений того же предмета.

Виды разрезов

В зависимости от числа секущих плоскостей разре­зы разделяются на простые и сложные.

Простым называется разрез при одной секущей плоскости.

Сложным называется разрез при двух и более се­кущих плоскостях.

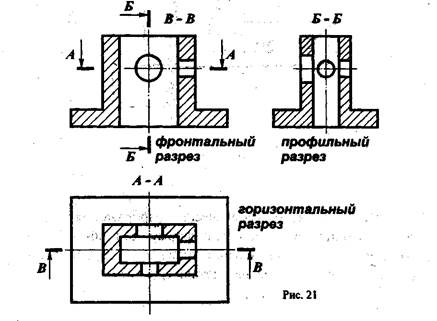

В зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций, раз­резы подразделяют на вертикальные, горизонтальные и наклонные.

Вертикальным называется разрез при секущей плоскости, перпендикулярной горизонтальной плос­кости проекции.

Горизонтальным называется разрез при секущей плоскости, параллельной горизонтальной плоскости проекции.

Наклонным

называется разрез при секущей плоскости, составляющий с горизонтальной плоско­стью проекции угол, отличный от прямого.

Вертикальный

разрез при секущей плоскости параллельной фронтальной плоскости проекций на­зывается фронтальным разрезом.

Вертикальный

разрез при секущей плоскости параллельной профильной плоскости проекций назы­вается профильным разрезом.

Местным разрезом

называется разрез, служа­щий для выяснения устройства предмета лишь в от­дельном ограниченном месте.
