Особенности выявления разреза аксонометрическом изображении.

На изображениях, выполненных в аксонометрии, так же, как и на чертеже, применяют разрезы, которые выявляют скрытые внутренние формы предмета.

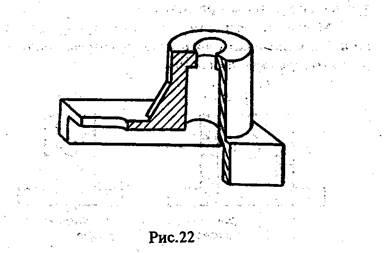

Для выявления внутреннего устройства детали, ко­торая вычерчена во фронтальной диметрии, в ней выре­зана передняя левая часть (рис. 22).

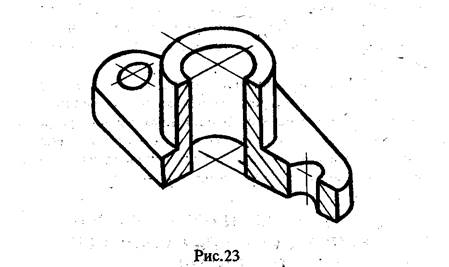

Разрез на аксонометрических изображениях дета­лей, имеющих симметричную форму, выполняют, как правило, с помощью секущих плоскостей, проходящих вдоль плоскости симметрии детали (рис. 23).

Разрез на этом изображении построен с помощью фронтальной и профильной секущих плоскостей, выре­зана передняя правая часть.

Построение разреза в аксонометрии заключается в следующем: сначала строят в аксонометрии полное изо­бражение предмета. Затем наносят контур сечения, обра­зуемый каждой секущей плоскостью. После этого убирают изображение отсечённой части, а затем обводят оставшуюся часть.

Части предметов, которые попадают в секущую плоскость, заштриховывают. Штриховку для различных секущих плоскостей выполняют в разные стороны. На­правление штриховки наносят параллельно гипотенузе равнобедренных прямоугольных треугольников, лежа­щих в соответствующих координатных плоскостях.

На одном чертеже может быть несколько разрезов (рис. 21). Но каждый из них должен быть целесообраз­ным. Разрез обычно располагают в проекционной связи: фронтальный - на месте главного вида; профильный -на месте вида слева; горизонтальный - на месте вида сверху.

Если секущая плоскость совпадает с плоскостью симметрии детали и разрез расположен в проекционной связи, его не обозначают, В остальных случаях разрез обозначают так же, как и сечений, разомкнутой линией. Стрелки с буквами показывают направление взгляда. Над разрезом пишут те же буквы через тире.
