Основные требования к выбору способов изображения деталей на чертеже
(выбор главного вида; определение необходимого и достаточного количества изображений для выявления конструктивной формы детали)
При выполнении чертежа необходимо правильно определить количество изображений и положение Детали на главном изображении.
Количество изображений (видов, разрезов, сечений) должно быть наименьшим, но полностью выявляющим форму предмета. Выбор положения детали для получения главного изображения, которое может быть как видом» так и разрезом, имеет большое значение. Оно должно давать наиболее полное представление о форме и размерах детали. Актуальная информация остекление зенитных фонарей тут.
Обычно деталь показывают в положении, которое она занимает при обработке. Поэтому ось деталей, получаемых точением, располагают горизонтально. Это облегчает рабочему изготовление детали по чертежу, так как и на чертеже и на станке он видит её в одинаковом положении.
Выбор положения детали на главном изображении в значительной степени определяет количество изображений на чертеже. Предмет стараются располагать так, чтобы большая часть его элементов на главном виде изображалась как видимая. В целях сокращения количества изображений, на чертеже установлен ряд условностей и упрощений, облегчающих их выполнение.
1.

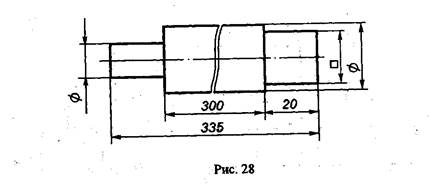

Применение условных знаков и позволяет ограничиться одним изображением (видом, разрезом)
цилиндрических, конических и призматических элементов (рис. 28).
2
. Если нужно выделить на изображении детали плоскую поверхность, то её отмечают тонкими сплошными пересекающимися линиями (диагоналями) (рис. 28).
3.
Благодаря нанесению условных обозначений толщины (s3) и длины (L300) детали, плоские и длинные предметы можно показать одной проекцией (рис. 10).
4
. Чтобы сделать короче изображение длинной детали, не меняя масштаба, применяют разрыв, используя для этого сплошные волнистые линии. Размерную линию при этом не разрывают (рис. 28).

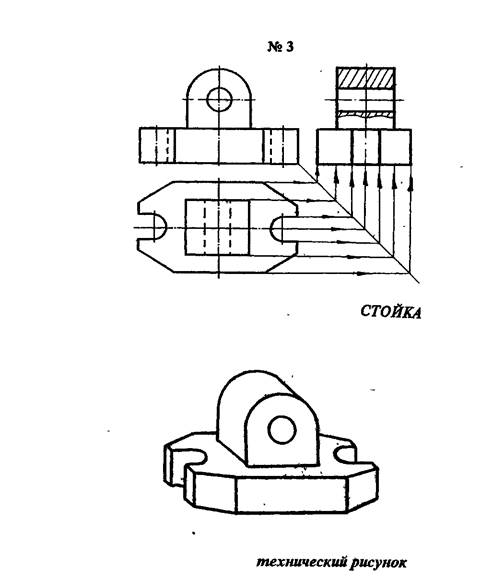

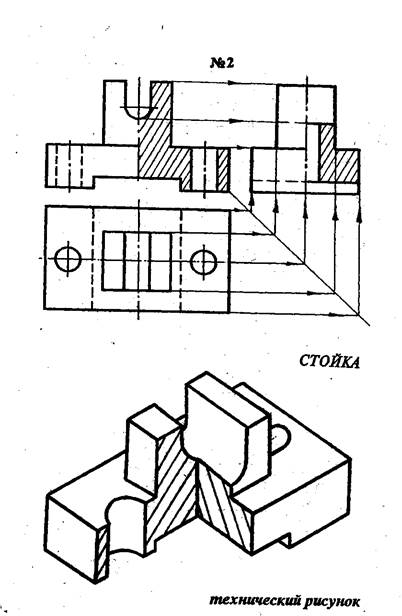

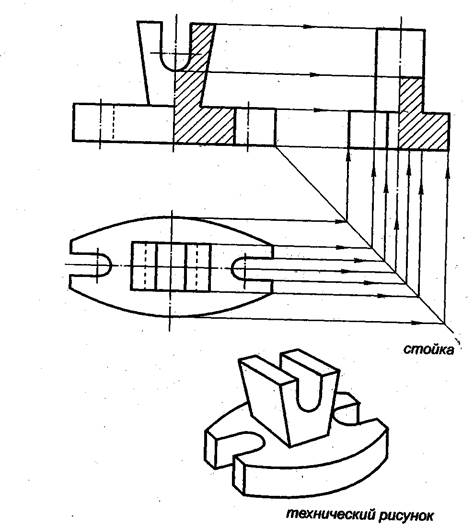

ПРАКТИЧЕСКИЕ ЗАДАНИЯ
№1
