Общие свойства керамических строительных материалов и изделий
опасные поры заполняются водой при насыщении на холоду. В них она удерживается при извлечении материала из воды и замерзает при температуре от —15 до —20° С. Диаметр этих пор от 200 до 1 мк для глиняного кирпича пластического прессования, от 200 до 0,1 мк для глиняного кирпича полусухого прессования;
безопасные поры при насыщении на холоду водой не заполняются, либо заполнившая их вода не замерзает при указанных температурах. Это обычно мелкие поры. Заполняющая их вода становится по существу пристеночной адсорбированной влагой, имеющей свойства почти твердого тела и температуру замерзания существенно ниже (—20° С);
резервные поры при насыщении на холоду полностью заполняются водой, но из них при извлечении образца из насыщающего сосуда вода частично вытекает вследствие малых капиллярных сил. Это крупные поры диаметром более 200 мк.
Согласно этим исследованиям, керамический материал будет морозостойким, если в нем объем резервных пор достаточен для компенсации прироста объема замерзающей воды в опасных порах.
Алгебраически это условие выражают (в %) формулой
где С—структурная характеристика материала; Vр и Vоп– объем пор соответственно резервных (размером более 200 мк) и опасных.
Экспериментальная кривая зависимости морозостойкости полнотелого кирпича от его структурной характеристики (рис. 67) показывает, что при С<9% кирпич
является неморозостойким. Пустотелые изделия морозостойки при С>6.
Морозостойкость определяет долговечность керамических материалов при их службе в условиях воздействия на них внешней среды. Поэтому требования морозостойкости регламентированы ГОСТами для стеновых фасадных, кровельных и некоторых других изделии строительной керамики.
|

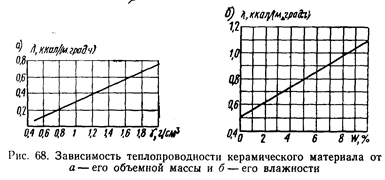

Теплопроводностькерамических материалов зависит от их объемной массы (рис. 68, а), состава, вида и размера пор и резко возрастает с увеличением их влажности (рис. 68, б), так как теплопроводность воды [l=0,58 Вт/(м-град)] выше теплопроводности воздуха
[l=0,029 Вт/(м-град)] в 20 раз. Замерзание воды в порах материала ведет к дальнейшему резкому возрастанию его теплопроводности, поскольку теплопроводность льда [l=2,33 Вт/(м-град)] больше теплопроводности абсолютно плотного керамического черепка l= =1,163 Вт/(м-град) примерно в 2 раза, больше теплопроводности воды в 4 раза и больше теплопроводности воздуха в 80 раз.
Паропроницаемостьдействующими Гостами и ТУ не регламентирована. Однако в некоторых случаях она влияет на долговечность строительных конструкций.
Низкая паропроницаемость стеновых материалов может явиться причиной потения внутренней поверхности стен, особенно в зданиях с повышенной влажностью воздуха. По экспериментальным данным, коэффициент паропро-ницаемости плиток полусухого прессования с водопоглощением 8,5; 6,5 и 0,25% соответственно равен 0,155; 0,0525; 0,029 г/(м.ч.Па).
|
Дополнительно
Австрийская школа и теория предельной полезности
“Австрийская школа” возникла в 70-х годах 19-в.,
которые характеризовались дальнейшим ростом капитализма и обострением его
противоречий. На основе растущей концентрации производства в 70-х годах начали
возникать первые кап. монополии. Австрийская школа оспаривала учение Маркса, и
в авангарде этог ...
Спутниковая связь
Современные
организации характеризуются большим объемом различной информации, в основном
электронной и телекоммуникационной, которая проходит через них каждый день.
Поэтому важно иметь высококачественный выход на коммутационные узлы, которые
обеспечивают выход на все важные коммуникационные линии. ...
