Прессование изделий из керамических порошков.

Теория полусухого прессования изучает закономерно­сти, определяющие свойства спрессованного сырца (прессовок) в зависимости от свойств пресс-порошка и условий его прессования.

Керамические порошки представляют собой трех­фазную систему, состоящую из твердой минеральной ча­сти, жидкой фазы — воды и воздуха. Для получения высокоплотного спрессованного полуфабриката из пла­стичных масс целесообразно использовать порошки ти­па монофракционных с выбором конечного давления, обеспечивающего полное устранение расположенных между частицами свободных промежутков за счет пла­стической деформации частиц.

Начало прессования керамического порошка сопро­вождается его уплотнением за счет смещения частиц от­носительно друг друга и их сближения. Это является первой стадией уплотнения. При этом происходит ча­стичное удаление воздуха из системы.

Следующая (вторая) стадия уплотнения характери­зуется пластической необратимой деформацией частиц. При этом увеличивается контактная поверхность между частицами. Одновременно с этим уплотнение каждой элементарной частицы сопровождается выжиманием вла­ги из ее глубинных слоев на контактную поверхность ча­стицы. Оба эти фактора обусловливают возрастание сцепления между частицами. Вода вместе с содержащи­мися в ней глинистыми коллоидами цементирует круп­ные частицы прессовки, а с увеличением контактной по­верхности возрастает эффект такой цементации. В этой стадии уплотнения может иметь место защемление и уп­ругое сжатие воздуха, который не успел удалиться из порошка.

В третьей стадии уплотнения наступает упругая де­формация частиц. Такие деформации наиболее вероят­ны для тонких удлиненных частиц в виде игл и пласти­нок, которые могут изгибаться по схеме зажатой консо­ли или балки, опирающейся на две опоры.

Последняя стадия уплотнения сопровождается хруп­ким разрушением частиц, при котором прессовка полу­чает наибольшее уплотнение и наибольшее сцепление вследствие сильного дальнейшего развития контактной поверхности. Для осуществления хрупких деформаций требуется очень большое давление, которое при полу­сухом прессовании большинства керамических изделий практически не достигается .

После прекращения действия прессующего усилия и освобождения изделия из формы происходит его упру­гое расширение, достигающее в отдельных случаях 8%. Упругое расширение не дает возможности получать прессовки с максимальной плотностью и является причи­ной образования других пороков изделий, спрессованных из порошков.

Причинами упругого расширения могут быть обрати­мые деформации твердых частиц, расширение запрес­сованного воздуха, а также адсорбционное расклинивание контактов влагой, выжатой при прессовании из кон­тактных поверхностей в более крупные поры.

Суммарный эффект уплотнения характеризуется ко­эффициентом сжатия Ксж:

где Н—высота засыпки порошка в форму пресса; h—высота по­лученной прессовки.

Разницу между высотой засыпанного в форму порош­ка и высотой полученной прессовки называют «осадкой» (рис.97).

Зависимость коэффициента сжатия от величины прес­сового давления выражают уравнением прессования. Для глиняных грубозернистых порошков наиболее удов­летворительное совпадение с опытом дает уравнение вида

где Р—величина прессового давления; а и n—константы, опреде­ляемые экспериментом.

Графическую зависимость между осадкой и удель­ным давлением прессования изображают в виде ком­прессионной кривой. Она является основной характери­стикой деформативных свойств (прессуемости) порош­ка. Компрессионные кривые некоторых порошков при­ведены на рис. 98. Из графика видно, что с увеличением удельного давления и влажности осадка возрастает.

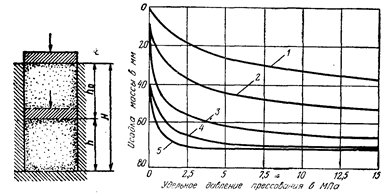

Рис. 98. Зависимость между осадкой и удельным давлением прессования глиня­ного порошка при его влажности (в% )

1—0,004; 2—8,1; 3—11,15; 4—13,25; 5—15,95

Рис. 97. Схема к определению по­нятия «осадки»

По мере возрастания давления осадка сначала интенсивно развивается, затем начинает затухать и при достижении некоторого давления, характерного для каждого порош­ка с данными свойствами, почти полностью прекраща­ется. Это указывает на то, что для каждого порошка с присущими ему прессовочными свойствами существует определенное давление, превышать которое не имеет смысла, так как за его пределами дальнейшего уплот­нения прессовки почти не происходит.

Перейти на страницу: 1 2 3

Дополнительно

Расчет релаксационного генератора на ИОУ
Разработать и рассчитать релаксационный генератор на ИОУ (интегральной схеме операционного усилителя) в соответствии с данными, представленными: · вид генератора - мультивибратор · режим работы – автоколебательный · период следования импульсов Т, мс – 0.09 · ...

Лазерная медицинская установка для целей лучевой терапии Импульс-1
В настоящее время лазерное излучение с большим или меньшим успехом применяется в различных областях науки. Уникальные свойства излучения лазеров, такие, как монохроматичность, когерентность, малая расходимость и возможность при фокусировке получать очень высокую плотность мощности на облучаемой по ...

Меню сайта
