Патентное исследование

Современная конструкторская мысль уделяет большое внимание проблеме усовершенствования конструкции всего гусеничного движителя в целом и ведущего колеса в частности. Были исследованы патенты с глубиной выборки сорок лет для патентов России/СССР и тридцать лет для патентов США (согласно [2]). Поиск показал, что конструкции ведущего колеса подобные проектируемому существуют. Однако, как уже указывалось выше, на практике такие колёса получили распространение только на промышленных тракторах. Кратко рассмотрим некоторые из существующих патентов [3–7] и проанализируем их достоинства и недостатки.

АС № 821229 «Упругое колесо транспортного средства со ступицей и обводом»

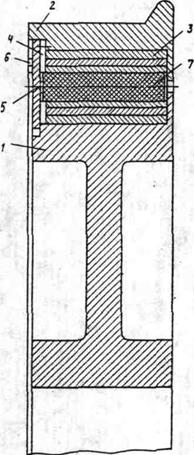

Колесо изображено на рисунке 2.3.

Описание колеса в статике:

Упругое колесо состоит из ступицы 1, бандажа 2, разделенных между собой расположенными по окружности пакетами 3, каждый из которых размешен в цилиндрическом гнезде и состоит из стальных разрезных гильз переменной толщины, удерживаемых от поворота вокруг своей оси стопорящей планкой 4, размещенной на торцовых прорезях гильз и жестко связанной со ступицей, при этом от выпадения пакеты удерживаются также кольцевой планкой 5, жестко соединенной с бандажом винтами 6 и образующей радиальный зазор со ступицей 1, а внутренняя гильза каждого пакета 3 имеет резиновую вставку 7.

Підпис: Рисунок 2.3 АС № 821229 «Упругое колесо транспортного средства со ступицей и обводом»

Регулирование жесткости колеса производят следующим образом.

Для регулирования жесткости колеса отвинчивают винты 6, снимают планку 5, удаляют из торцовых канавок пакетов 3 планки 4 и поворачивают пакет 3 или каждую гильзу пакета 3 на определенный угол.

Так как грузоподъемность транспортного средства может быть различной, упругое колесо с регулируемой жесткостью позволяет привести ее к оптимальной и таким образом снизить динамические нагрузки на узлы транспортного средства.

Цель изобретения - регулирование жесткости колеса.

Цель достигается тем, что упругие элементы выполнены в виде расположенных в цилиндрических гнездах пакетов разрезных металлических гильз переменной толщины, имеющих на торцах радиальные канавки, вмещающие стопорный элемент. При этом колесо может быть снабжено резиновыми вставками, расположенными во внутренних гильзах пакетов.

АС № 933481 «Металлоэластичное колесо транспортного средства»

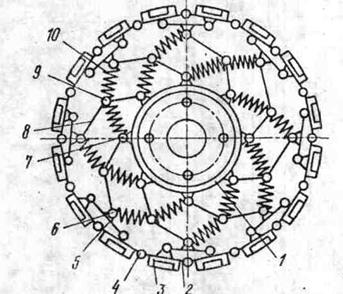

Колесо изображено на рисунке 2.4

Металлоэластичное колесо состоит из ступицы 1, гибкого обода 2, включающего траки 3 с резиновыми грунтозацепами, соединенные шарнирами 4, балансиры 5, установленные на внутренней стороне соседних траков 3 одним концом шарнирно, а другим скользящими по внутренней стороне обода. На каждом балансире 5 в середине его установлен шарнир 6; соединенный с шарниром 7 на ступице через спицы 8, которые выполнены в виде двух соединенных между собой шарниром 9 рычагов. Причем каждый шарнир 9 соединен с шарниром 6 и шарниром 7 соседних спиц с помощью упругих элементов (пружин) 10.

Підпис: Рисунок 2.4 АС № 933481 «Металлоэластичное колесо транспортного средства»
