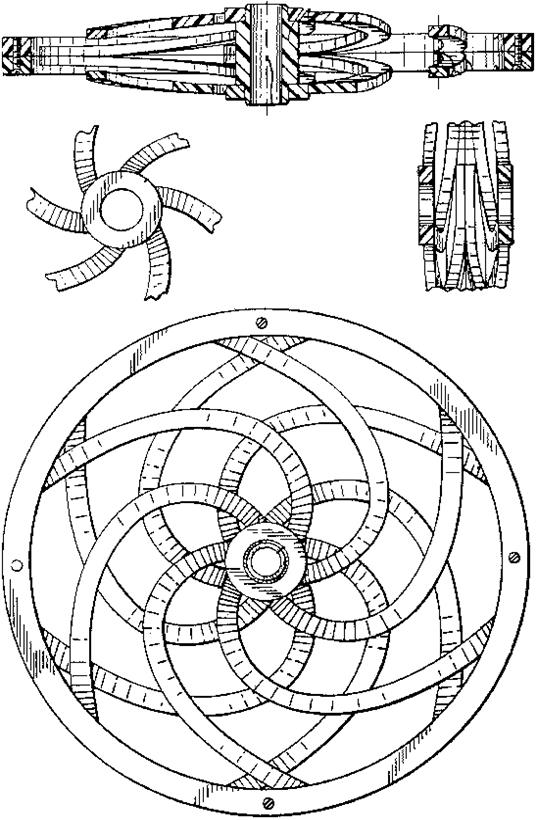

Также в конструкции колеса предусмотрены два набора спиралевидных пружин, по одному с каждой стороны от плоскости вращения, передвигающихся, в основном, конически от каждой из сторон ступицы до обода колеса.

Еще в реализованном изобретении каждая из пружин в каждом из наборов имеет сопряженную пружину в другом наборе так, что первая пара сопрягается со второй парой в точке расхождения по длине до точки прикрепления к ступице.

Далее конструкция отличается тем, что спиральные элементы в одном блоке не выровнены относительно друг друга, соседа или оппозитного элемента, так чтобы не организовать заранее отобранные шаблоны.

Спиральные элементы в одной группе растягиваются по спирали по часовой стрелке от центра к периферии, тогда как пружины другой группы растягиваются против часовой стрелки, если смотреть на колесо сбоку от плоскости вращения.

Также в конструкции ось колеса разъединена между ступицами, т.е. колесо закреплено двумя вставками, соединяющими с обеих сторон вилку и ступицу. Промежуток между ступицами остаётся, то есть отсутствует соединение между оппозитными ступицами.

Выбор специфической конфигурации или модели двойных спиралевидных деталей в изобретенном колесном устройстве позволяет, по крайней мере, добиться искомого распределения усилий или достичь требуемой в ряде задач поворачиваемости и сцепления. Таким образом, горные велосипедные шины могут нуждаться в соприкосновении обоих сторон спиралевидных элементов для передачи наибольшей гибкости и улучшенной упругости, поскольку в значительной степени идентичность или согласованность блоков спиральных шестерен может придать большую поворачиваемость единичному колесу лопастного типа роликовых коньков, т.е. так называемым роликовым лезвиям.

Цель изобретения. Данный патент США можно считать логическим завершением целой цепочки изобретений (патенты США №№ 813423, 1141078, 515456, 2869608, 1253975), постепенно развивающих и улучшающих данный конструкционный узел машины путем введения и модернизации связей различного типа в колесе с внутренним подрессориванием. Например, патент США №813423 Хилла показывает когтеобразное удерживающее устройство для прикрепления колеса к оси. Конструкция Хилла включает в себя прочные спицы из металлической проволоки, которые соединяют каждую ступицу с ободом колеса, что распределяет усилия так же, как и ось, располагающаяся, как правило, между этими ступицами. Патент США №1141078 Шеффела улучшает конструкцию Хилла путём исключения удерживающих устройств, крепящих ступицу к оси. Шеффел также предлагает ввести прочные спицы из проволоки и единый вал колеса. Патент США №515456 Вуда направлен, в основном, на конструкцию ступицы колеса, и показывает дугообразные спицы, лежащие вне плоскости вращения колеса, и перемещающиеся по дуге от ступицы к ободу колеса. Патент США №2869608 Чамберлена и др. защищает конструкцию пружинного колеса под автомобильные шины, имеющую плоские ленточные пружины (вместо спиц), которые внутренне расходятся от каждой ступицы до обода колеса, при этом полностью находясь вне плоскости вращения обода. Наконец, патент США №1253975 Ховарда и др. защищает конструкцию с множеством некомпланарных спиц, прикрепленных к множеству независимых ободов. Данный же патент США №5125443, в свою очередь, содержит колесо открытого типа, имеющее круглый обод, расположенный в плоскости вращения колеса, две оппозитные ступицы, размещённые по обе стороны плоскости вращения колеса на его оси вращения, саму ось, пересекающую плоскость вращения в центре круга, очерченного ободом, и множественные пружины, расположенные противоположно друг другу, причем каждая из этих пружин расходится от центра к периферии по радиальной и спиралевидной траектории от точек прикрепления к ободу до точек прикрепления к ступицам, в связи с чем колесо наделяется способностью лучше противостоять радиальным и/или боковым деформациям, обеспечивая притом хорошую самоцентровку и возврат в начальное положение, когда обод колеса перемещается из нормального положения в плоскости вращения или по оси вращения.
