Оформление иллюстраций, графиков и таблиц

Пояснительные иллюстрации помещают в записке для наглядного представления результатов расчета или анализа.

В пояснительной записке количество иллюстраций должно быть достаточным для пояснения излагаемого текста.

Для иллюстрации внешнего вида изделия, приемов сборки, монтажа и т.д. рекомендуется использовать фотоснимки. Менее сложные по исполнению иллюстрации могут быть выполнены карандашом, чернилами (черными или синими), тушью. Не рекомендуется выполнять иллюстрации в записке фломастерами.

Иллюстрации должны быть расположены по тексту записки (и воз можно ближе к соответствующим частям текста).

Все размещенные в записке иллюстрации, если их более одной, нумеруют арабскими цифрами в пределах всей записки (например, рис. 1, рис. 2 и т.д.). Ссылки на иллюстрации делают по типу, "рис. 2" или "рис. З". Ссылки на ранее упомянутые иллюстрации дают с сокращенным словом "смотри", например, "см. рис. 13".

Иллюстрации можно давать с подрисуночной подписью и без нее, но по всей рукописи должно быть соблюдено единообразие.

На каждый рисунок должна быть обязательная ссылка в тексте, например, "на рис. 6 изображена зависимость A = f (B)".

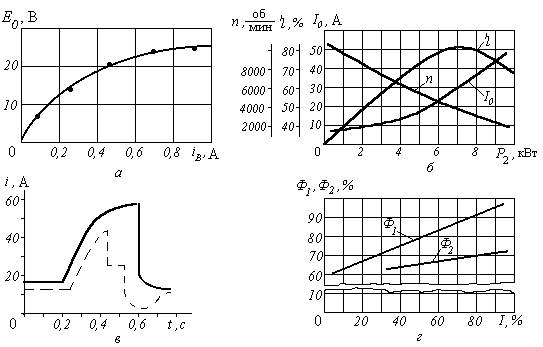

Графические зависимости вычерчивают в рамке без стрелок с координатной сеткой. Координатная сетка не должна быть слишком частой. Толщина линий рамки и координатной сетки должны быть одинаковые. Толщина линий графической зависимости должна быть не менее 3-крат­ной толщины линий координатной сетки. В соответствии с координатной сеткой рядом с рамкой должны быть указаны масштабы и единицы измерения изображаемых на графике величин. Символические изображения аргумента и функции указываются в соответствующих углах на поле рамки. Пример изображения графической зависимости приведен на рис. 22, a.

Если необходимо в одной рамке привести изображения нескольких зависимостей, то масштабы, единицы измерения и символы изображаемых величин следует размещать как показано на рис. 22, б. При этом каждая кривая зависимости должна быть соответствующим образом обозначена.

Если графическая зависимость предназначена для характеристики только качественной стороны процесса, то координатная сетка не строится, а зависимость изображается в координатных осях, как показано на рис. 22, в.

Свободные поля в графиках не допускаются. Если показатели графика не занимают всей его площади, то следует делать разрывы, сохраняя при этом начало координат (рис. 22, г).

В дипломном проекте, а иногда и в курсовом, для иллюстраций приведенных расчетов и экспериментов на листы выносят графические зависимости, например, характеристики электрической машины, осциллограммы токов и напряжений или переходные процессы какого-либо параметра.

Такие графики представляются на листах формата 12, 13, 24. Графические зависимости вычерчивают в рамке общего листа и с обязательным штампом в правом нижнем углу листа.

Правила оформления графиков справедливы как для рисунков в пояснительной записке, так и для графиков, выполняемых на листах.

Иллюстрационные графики на листах предназначены оказывать помощь студентам при защите проектов, поэтому для наглядности они должны выполняться в значительно больших масштабах, чем рисунки в пояснительной записке.

Цифровой материал, как правило, оформляется в виде таблиц.

Оформление таблиц должно соответствовать требованиям ГОСТ 2.105–79 ЕСКД. Все таблицы также нумеруются арабскими цифрами со сквозной нумерацией по разделам. Разрешается при нумерации слово таблица сокращать, например, "табл.1". После номера должно идти название таблицы, соответствующее ее содержанию.

Перейти на страницу: 1 2
