Методология проектирования станочной оснастки .

b ε

L + δ до оси

отверстия

изделия.

Δ

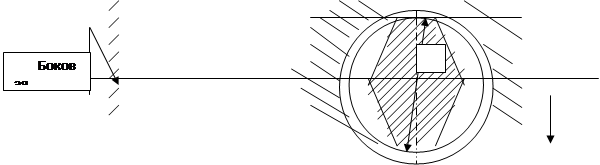

Рис. 1.

При установке детали на один установочный палец, последний снабжается двусторонним срезом (см. рис.1.), что позволяет компенсировать допустимые отклонения размеров между осью отверстия и базовой плоскостью детали и между осью установочного пальца и той же плоскостью.Ширина направляющего пояска b:

b

=(D∙Δmin-∑^2)/

∑ (2.1)

где D – номинальный диаметр пальца;

∆min – минимальный радиальный зазор между

направляющим пояском и стенкой отверстия;

∑=δ+δ’ – величина возможного смещения отверстия

относительно установочного пальца;

δ – допуск на размер от базовой плоскости до оси

отверстия детали;

δ’ – допуск на размер от базовой плоскости до оси

срезанного пальца.

При установке на два пальца один из них выполняется срезанным.В этом случае компенсируются допустимые отклонения размеров между осями отверстий детали и осями установочных пальцев приспособления. Ширина направляющего пояска b тогда будет определяться так:

b

=(D∙Δmin-(∑-Δ’min)^2)/

∑-Δ’min

где ∑=δ+δ’ – величина возможного смещения

отверстий относительно установочных

пальцев за счёт допусков на межцентровые

расстояния(на детали δ и в

приспособлении δ’);

Δ’min – минимальный радиальный зазор между стенкой

отверстия и цилиндрическим пальцем,

выбираемый в зависимости от требуемой

точности установки и технологических

факторов и обеспечивающий лёгкость

посадки.

Наибольший перекос детали вследствие имеющихся зазоров между установочными пальцами и отверстиями определяются по формуле:

Sin α =(

αo+αn+2Δmin +α’o+α’n+2Δ’min)/

2L (2.2)

Где αo , α’o – допуски на отверстия соответсвенно

под срезанный и цилиндрический пальцы;

αn , α’n – допуски на пальцы (срезанный и

цилиндрический).

В направлении линии центров погрешности установки составляют:

С’= α’o+α’n+2Δ’min

С = С’+2δ

Приведённые выше зависимости показывают, что точность установки можно повысить путём замены цилиндрического жёсткого пальца самоцентрирующимся разжимным.При этом получим:

С’= 0

С = 2δ

Sin α= (αo+αn+2Δmin)/2L

Для ещё большего увеличения точности установки детали целесообразно иногда делать самоцентри-рующимися оба пальца.

б)Эконмические расчёты.Точная проверка экономи-ческой целесообразности выбора того или иного типа приспособлений сопяжена с известными трудностями. Обычно прибегают к приближённым методам расчёта.

Критерием для определения целесообразости использования приспособления является себесто-имость его эксплуатации, которую можно выразить упрощённой формулой:

А 1 q

C = — • - + ——— (2.3)

n i 100

где А – стоимость приспособления в руб;

n – годовая программа производства деталей в шт;

i – срок службы приспособления в годах;

q – процент расходов на ремонт приспособления и

уход за ним.

Как видно из формулы, при малой производственной программе использование дорогостоящих специальных приспособлений может оказаться нецелесообразным. В таких случаях следует применять высокопроизводи-тельные универсальные приспособления, а также приспособления, собираемые из готовых взаимозаме-няемых деталей. Время демонтажа и сборки их настолько мало, что приспособлений, используемых для первых операций, могут участвовать в приспо-соблениях, применяемых для последующих операций.
