Виды чертежа и соответствующие им проекции

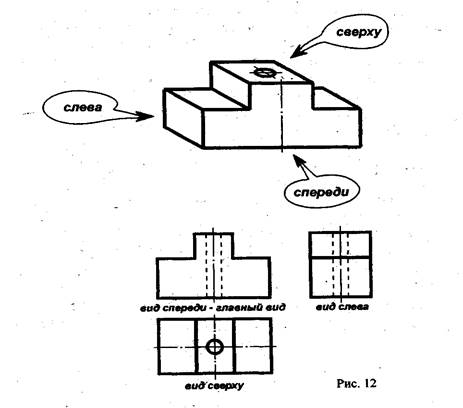

В черчении изображение обращённой к наблюда­телю видимой части поверхности предмета называет­ся видом.Названия видов зависят от того, с какой сторо­ны рассматривают предмет при проецировании (рис. 12).

Исходным на чертеже является вид спереди

, кото­рый называют также главным видом

. Если смотреть на предмет слева, под прямым углом к профильной плоско­сти проекций получают вид слева

. Когда смотрят на предмет сверху, перпендикулярно горизонтальной плос­кости проекций получают вид сверху.

Направления, по которым смотрят на деталь, полу­чая тот или иной вид, указаны на рис.11 стрелками с надписями. Каждый вид занимает на чертеже строго оп­ределённое место по отношению к главному виду. Вид слева

располагают справа от главного вида и на одном уровне с ним, вид сверху

- под главным видом. Нельзя нарушать это правило, располагая виды на произвольных местах без особого обозначения.

Зная правило расположения видов можно предста­вить форму предмета по его плоским изображениям. Для этого нужно сопоставить все виды, данные на чертеже и воссоздать в воображении объёмную форму предмета. Наряду с видами спереди, сверху и слева для изображе­ния предмета могут применяться виды справа, снизу, сзади- все они называются основными.

Однако количе­ство видов на чертеже должно быть наименьшим, но достаточным для полного выявления формы и размеров предмета.
