Правила изображения резьбы на чертежах (на стержне и в отверстии)

Многие детали имеют резьбу

, которая служит для их соединения. С помощью резьбы осуществляют также передачу движения. Наиболее распространена метриче­ская резьба, имеющая треугольный профиль с углом 60° при вершине.

Резьба на чертежах изображается условно. Это зна­чит, что её не рисуют такой, как мы её видим, а вычер­чивают упрощённо по правилам, установленным госу­дарственными стандартами.

Резьба на стержне

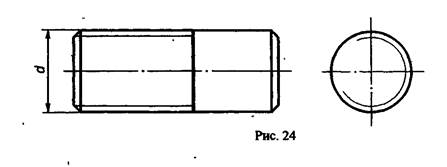

Согласно этим правилам, резьбу на стержне (на­ружную резьбу) независимо от её профиля изображают сплошными основными линиями по наружному диамет­ру и сплошными тонкими линиями по внутреннему диа­метру резьбы (рис. 24).

При этом на виде слева по внутреннему диаметру резьбы проводят тонкой линией дугу, равную 3/4 окруж­ности. Эта дуга может быть разомкнута в любом месте, но не на центровых линиях. При этом фаску не показывают. Внутренний диаметр резьбы при вычерчивании условно принимаем равным 0,85

от наружного (d)

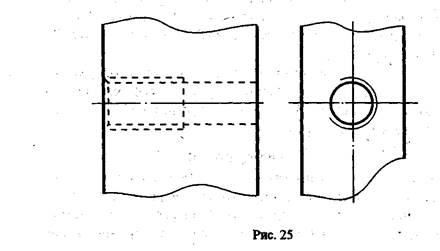

. Резь­ба, показанная как невидимая, изображается штриховы­ми линиями и по наружному и по внутреннему диаметру.

Резьба в отверстии

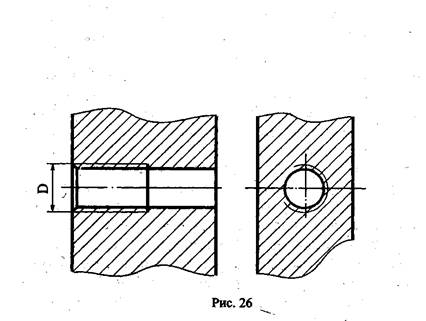

Резьбу в отверстии на разрезе показывают сплош­ными тонкими линиями по наружному диаметру и сплошными толстыми линиями по внутреннему диамет­ру. Штриховку на разрезе всегда доводят до сплошной толстой линии. Границу видимой резьбы проводят до линии наружного её диаметра и изображают сплошной толстой линией (рис. 26).

15. СБОРОЧНЫЕ И РАБОЧИЕ ЧЕРТЕЖИ. ИХ СХОДСТВО И РАЗЛИЧИЯ

Деталью

называется изделие, изготовленное из однородного по наименованию и марке материала без применения сборочных операций.

Элементом детали

называется отдельная её часть, имеющая определённое назначение, например, канавка, фаска, галтель, ребро, резьба.

Рабочие чертежи

деталей должны содержать все необходимые данные для их изготовления и контроля; изображения формы; указания о конструкции; необхо­димые размеры; предельные отклонения размеров; тре­бования к шероховатости поверхностей. Сведения о ма­териале, термической обработке, отделке и другие, которым деталь должна соответствовать перед выполнением операции сборки сборочной единицы, содержащей дан­ную деталь.

Марки материалов указывают на чертежах в соот­ветствии с присвоенными им в стандартах обозначения­ми. Большинство этих данных содержится на самом гра­фическом изображении, а ту часть из них, которая не может быть выражена графически, указывают надписью в технических требованиях на поле чертежа, на полках линий-выносок, проводимых от соответствующих эле­ментов изображения, а также в основной надписи.

Техническими требованиями

называются указа­ния, размещаемые на чертеже над основной надписью и содержащие все не изображаемые графически требова­ния к готовой детали, которым присваиваются порядко­вые номера. На чертежах деталей всегда дают столько изображений, сколько их необходимо для полного и яс­ного представления о форме детали. При вычерчивании деталей сложной конструкции кроме основных видов применяют дополнительные изображения и выносные, элементы, чтобы показать полностью форму и размеры конструктивных элементов деталей (фасок, канавок, гнёзд и т.п.), то есть привести все данные для изготовле­ния. Особое внимание при выполнении рабочих черте­жей следует обращать на простановку размеров. Размеры наносят согласно правилам, Размеры на рабочих черте­жах деталей, определяющих расположение сопрягаемых поверхностей, проставляют, как правило, от конструк­тивных баз, учитывая возможности соблюдения и кон­троля этих размеров.
