Машины конвективной сушки
Конвективные сушилки рекомендуется применять при сушке тканей, чувствительных к натяжению, а также для сушки тканей, пропитанных различными красильными составами. Можно выделить следующие типы сушилок: воздушно-роликовые и завесные (петлевые) с общекамерной продольной обдувкой ткани; сопловые с V-образной (зигзагообразной), вертикальной и горизонтальной проводками ткани; конвективно-роликовые с местной струйной обдувкой ткани; с комбинированным обдувом; сетчато-барабанные.
Воздушно-роликовые и завесныесушильные машины с обшекамерной продольной обдувкой ткани
предназначены для сравнительно мягкой сушки тканей, которая необходима после пропитывания тканей химическими составами, например растворами анилиновой соли, азотола, суспензией красителя и др.

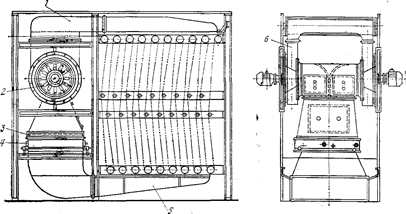

Рис.7. Секция воздушно-роликовой сушильной машины СВР-120
На рис. 7 показана секция воздушно-роликовой сушильной машины СВР-120 с общекамерной продольной обдувкой ткани. Верхние и нижние ролики имеют принудительное вращение, что позволило снизить натяжение ткани. Два ряда средних так называемых оттяжных роликов (или стержней) служат для сокращения длины свободной петли ткани, что позволяет предупредить образование засечек и загнутых кромок, которые возникают, если расстояние между роликами превышает 1,5 м.
Сушилка имеет три секции, между которыми установлены роликовые компенсаторы, осуществляющие плавное регулирование скорости движения ткани при натяжении не более 196 Н. Сравнительно невысокое натяжение ткани в машине позволяет использовать ее для сушки шелковых тканей. В начале каждой Секции устанавливаются тепловентиляционные блоки 2, направляющие поток воздуха через пластинчатые калориферы 4 в короба воздухопроводов — нижний напорный 5 и верхний всасывающий .1, последний при подходе к вентилятору раздвигается на два боковых короба 6, между которыми проходит ткань.
Перед калориферами устанавливаются сетчатые фильтры 3, предохраняющие их от загрязнения. Сушка производится горячим воздухом, который движется снизу вверх со скоростью 4 м/с. В начале сушилки (со стороны запуска) устанавливается один общий вытяжной вентилятор для удаления влажного воздуха. Свежий воздух засасывается из охладительной камеры, в которую он поступает из цеха. Эту камеру располагают на выходе ткани из сушилки. Воздух движется вдоль камеры навстречу ткани, т. е. противотоком, но тем не менее в сушилках с общекамерной обдувкой ткани интенсивность сушки мала и приходится увеличивать длину заправки ткани. Так, в рассматриваемой сушилке длина заправки составляет 163 м, общая испарительная способность ее при давлении пара 0,3 МПа и температуре воздуха 100 °С не более 230—240 кг/ч. Сушилка характеризуется невысокой интенсивностью сушки—1,4 кг/(м2ч), но удельный расход пара сравнительно невелик и не превышает 1,8 кг на 1 кг испаренной влаги. Длина сушилки (без заправочно-выборочных устройств) всего 7,7 м, а полная длина 9,2 м.
По испарительной способности можно приблизительно рассчитать скорость движения ткани.
где т—число полотен в заправке, WH и WK – начальные и конечные относительные влажности ткани в %, g – масса одного метра ткани, а – общая испарительная способность.
Сопловые сушильные машины
характеризуются повышенной интенсивностью сушки, которая при двустороннем обдуве составляет 20—30 кг/(м2ч). По способу заправки различают машины с зигзагообразной, вертикальной, горизонтальной и комбинированной проводками ткани. В сопловых сушилках ткань обдувается горячим воздухом, выходящим из сопел со скоростью до 35 м/с под прямым углом к поверхности ткани, что значительно увеличивает интенсивность сушки.
На рис. 8 показана схема сопловой воздушно-роликовой сушильной машины марки СВ-6/140 с зигзагообразной проводкой ткани. Она предназначена для сушки тканей в составе расшлихтовочных, отбельных и красильных линий и пригодна также для сушки тканей, пропитанных химическими составами (азотолами, суспензиями и др.).
Проводка ткани осуществляется в сушильной камере по двум рядам роликов / наклонными петлями, а за счет увеличения расстояния между роликами установлены сопловые короба 2, которые располагаются вдоль полотна ткани с двух сторон. Машина состоит из шести однотипных секций, каждая из которых имеет свой тепловентиляционный блок, состоящий из четырех сопловых коробов V-образной формы, двух осевых вентиляторов 6 и двух калориферов 5.
