Рабочие процессы и экологическая безопасность автомобильных двигателей

ТАБЛИЦА 2. Данные политропы сжатия :

ТАБЛИЦА 3. Данные политропы расширения .:

Рх / Мр = Рв (Vв /Vх)n2 , отсюда Рх / Мр = (рв/Мр)(ОВ/ОХ)n2 , где ОВ= 85,4 ; n2 =1.25

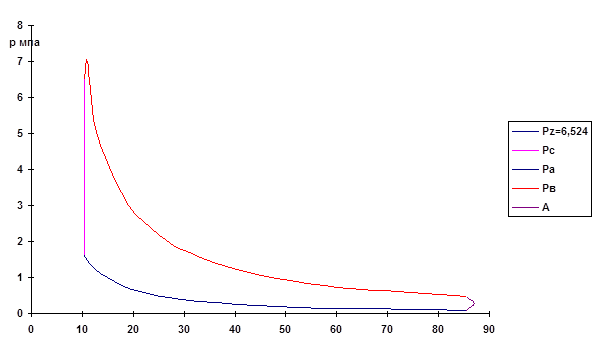

Рис.1. Индикаторная диаграмма.

4. ДИНАМИЧЕСКИЙ РАСЧЕТ ДВИГАТЕЛЯ .

Кинематика кривошипно-шатунного механизма .

Sn = (R+a)- ( R cos.a+acos.b)= R[(1+1/l)-( cos.b+1/l cos.b)] , где l =R / a , тогда Sn = R[(1+ l/4)-( cos.a+ l/4 cos.2a)] , если a=180о то Sn=S - ходу поршня , тогда : 75 = R[(1+l/4)-(-1+l/4)] ; 75 = R[1.0625+0.9375] ; 75 = 2R Þ R = 75/2 = 37.5 мм.=0,0375 м.

l=R/Lш Þ Lш = R/l= 37,5/0,25 = 150 мм.=15 см. т.к. l= 0,25

Находим скорость поршня и ускорение в зависимости от угла поворота кривошипа :

Vп = dSn/dt = Rw( sina + l/2sin2a) , jn = d2Sn/dt = Rw2(cosa + lcos2a) ,

Угловую скорость найдем по формуле : w = pn/30 = 3,14*5400/30 = 565,2 рад/с .

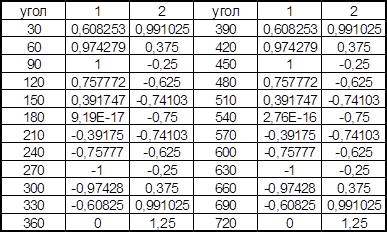

ТАБЛИЦА 4 Числовые данные определяющие соотношения :

1- ( sina + l/2sin2a) ; 2- (cosa + lcos2a)

Подставив эти значения в формулы скорости и ускорения и подсчитав результаты занесем их в таблицу 5.

ТАБЛИЦА 5. Скорость поршня при различных углах поворота кривошипа.(м/с)

a

0

30

60

90

120

150

180

210

240

270

300

330

Vп

0

12,89

20,65

21,2

16,06

8,31

0

-8,31

-16,06

-21,2

-20,65

-12,89

a

360

390

420

450

480

510

540

570

600

630

660

690

Vп

0

12,89

20,65

21,2

16,06

8,31

0

-8,31

-16,06

-21,2

-20,65

-12,89

ТАБЛИЦА 6. Ускорение поршня при различных углах поворота кривошипа .

a

0

30

60

90

120

150

180

210

240

270

300

330

jп

14974

11872

4492

-2995

-7487

-8877

-8985

-8877

-7487

-2995

4492

11872

a

360

390

420

450

480

510

540

570

600

630

660

690

jп

14974

11872

4492

-2995

-7487

-8877

-8985

-8877

-7487

-2995

4492

11872
