Рабочие процессы и экологическая безопасность автомобильных двигателей

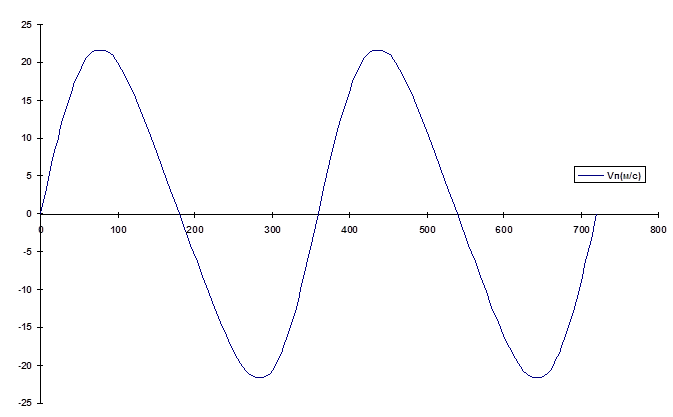

Рис.2 График зависимости скорости поршня от угла поворота кривошипа .

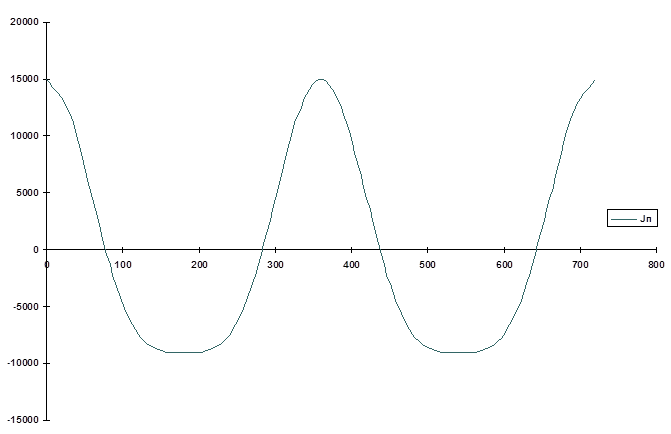

Рис. 3 График зависимости ускорения поршня от угла поворота кривошипа .

4.2 ПОСТРОЕНИЕ РАЗВЕРНУТОЙ ИНДИКАТОРНОЙ ДИАГРАММЫ.

Отрезок ОО1 составит : ОО1= Rl/2 = 0,25*3,75/2 = 0,47 (см). Отрезок АС :

АС = mj w2 R(1+l) = 0,5 Рz = 0,5*6,524 = 3,262 (МПа) ; Рх = 3,262/0,05 = 65,24 мм.

Отсюда можно выразить массу движущихся частей :

Рассчитаем отрезки BD и EF :

BD = - mj w2 R(1-l) = - 0,000218*319451*0,0375*(1-0,25) = -1,959 (МПа) .

EF = -3 mj w2 Rl = -3*0,000218*319451*0,0375*0,25 = -1,959 (МПа ). Þ BD= EF

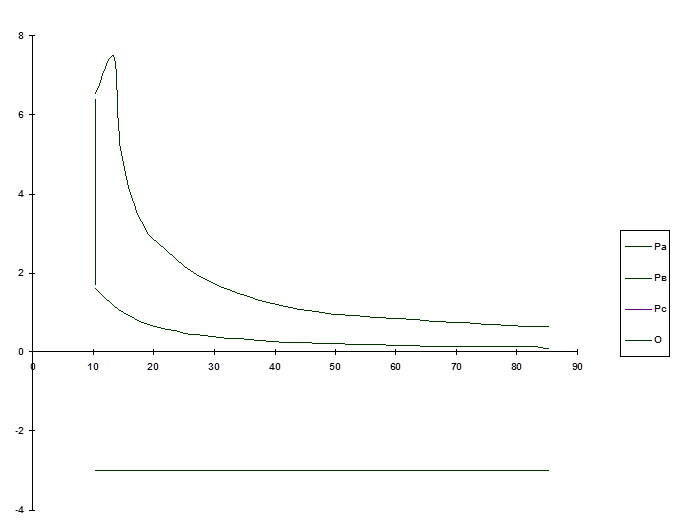

Рис.4 Развернутая индикаторная диаграмма карбюраторного двигателя.

Силы инерции рассчитаем по формуле : Рj = - mj w2 R(cosa + lcos2a)

ТАБЛИЦА 7. Силы инерции .

a

0

30

60

90

120

150

180

210

240

270

300

330

Рj

-3,25

-2.58

-0,98

0,65

1,625

1,927

1,95

1,927

1,625

0,65

-0,98

-2,58

a

360

390

420

450

480

510

540

570

600

630

660

690

Pj

-3,25

-2,58

-0,98

0,65

1,625

1,927

1,95

1,927

1,625

0,65

-0,98

-2,58

Расчет радиальной , нормальной и тангенциальной сил для одного цилиндра :

Определение движущей силы , где Р0 = 0,1 МПа , Рдв = Рr +Pj - P0 , где Рr - сила давления газов на поршень , определяется по индикаторной диаграмме теплового расчета . Все значения движущей силы в зависимости от угла поворота приведены в таблице 8. Зная движущую силу определим радиальную , нормальную и тангенциальную силы :

N= Рдв*tgb ; Z = Рдв * cos(a+b)/cosb ; T = Рдв * sin(a+b)/cosb

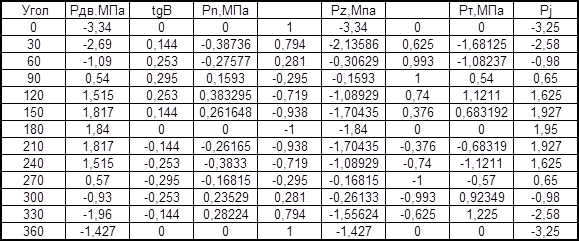

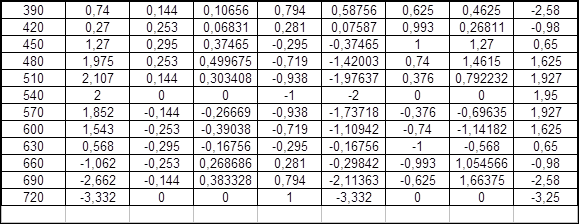

ТАБЛИЦА 8. Составляющие силы .

По результатам расчетов построим графики радиальной N (рис.5) , нормальной (рис.6) , и тангенциальной (рис.7) сил в зависимости от угла поворота кривошипа .

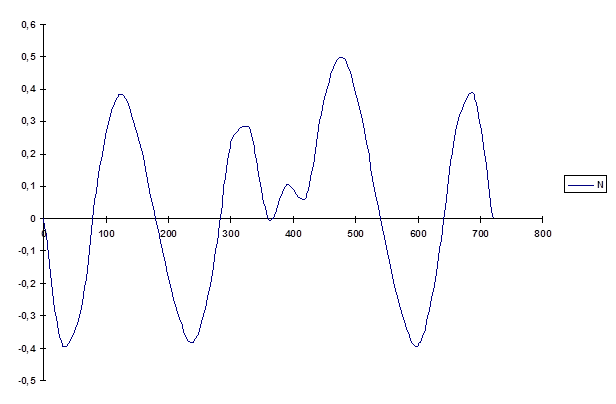

Рис.5 График радиальной силы N в зависимости от угла поворота кривошипа .

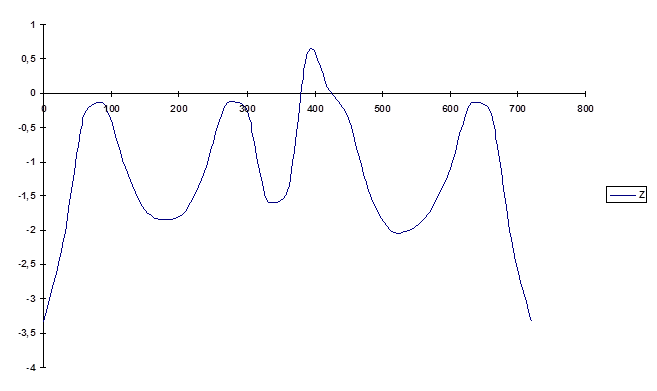

Рис 6. График зависимости нормальной силы от угла поворота кривошипа.

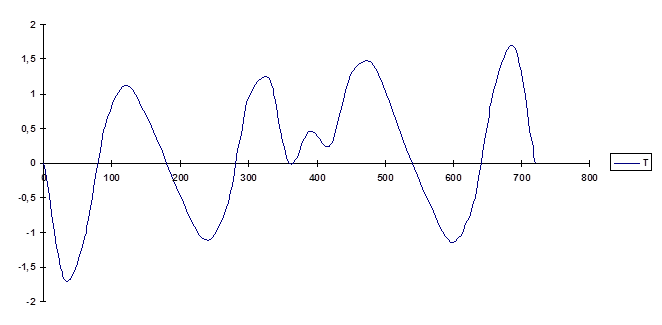

Рис.7. График тангенциальной силы в зависимости от угла поворота кривошипа

4.4 ОПРЕДЕЛЕНИЕ СУММАРНЫХ НАБЕГАЮЩИХ ТАНГЕНЦИАЛЬНЫХ СИЛ И СУММАРНОГО НАБЕГАЮЩЕГО КРУТЯЩЕГО МОМЕНТА .
