Основные правила выполнения электромонтажных чертежей и чертежей изделий с электрическими обмотками. Условные изображения сердечников магнитопроводов

Рис. 17

Рис. 18

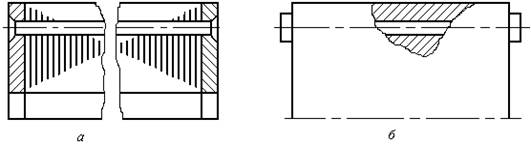

Сердечники магнитопроводов значительной длины, изображаемые с разрывом или без разрыва в поперечных сечениях, штрихуют по краям

(рис. 18, а). При местном разрезе сердечник штрихуют как металл (рис. 18, б).

Рис. 19

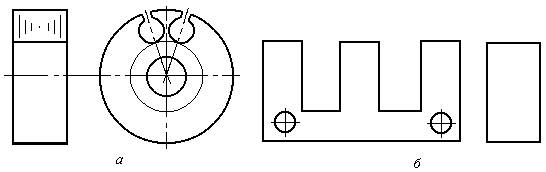

Если секущая плоскость проходит через ось сердечника якоря (ротора) или статора, то независимо от угла наклона зубца сердечника зубец условно совмещают с плоскостью чертежа и разрез (сечение) показывают по зубцу (рис. 19, а).

Сердечники магнитопроводов на видах показывают как монолитные тела (рис. 16, в и 19, б).

Перейти на страницу: 1 2 3
