Расчет стальной балочной клетки

Требуемые радиус инерции и ширина полки

Ширина полки находится из соотношения iY » 0,24bf .

bf = 36 см – принимаем ширину полки, в соответствии с сортаментом прокатной стали.

Высоту стенки hW назначаем так, чтобы удовлетворялось условие h³ bf, hW = 360 мм. Назначив толщину tW = 1,2 см, получим площадь сечения стенки: АW = 43,2 см2. Свес полки:

bef = 0,5(bf – tW) = 0,5(360-12) = 17,4 см.

Предельное значение bef = 17,5 см – находится из условия возможности применения автоматической или полуавтоматической сварки. Т.к. величина свеса полки меньше предельной, условие технологичности сварки выполняется.

Геометрические характеристики сечения.

Площадь сечения:

А = 0,5 (Атр – АW) = 115,2 см2.

Момент инерции:

Радиус инерции:

Гибкость:

Приведенная гибкость:

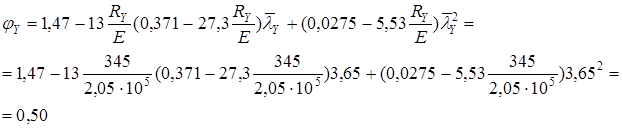

Коэффициент продольного изгиба:

Включаем в нагрузку вес колонны:

Gк = gАLygf = 77× 115,2× 10-4×7,326×1,1×1,05 = 7,5 кН

Полная расчетная нагрузка Gp = 1962,5 кН

Проверка колонны на устойчивость.

Недонапряжение составляет 1,2%.

Проверка предельной гибкости.

lU=180 - 60a =180 – 60 × 0,987 = 120,78

где

Т.к. lY = 89,3 < lU = 120,78, проверка гибкости проходит.

Проверка устойчивости полки и стенки колонны.

Отношение свеса полки к ее толщине:

Наибольшее отношение при условии выполнения устойчивости полки равно 17,72. Т.к. , устойчивость полок обеспечивается.

Проверим устойчивость стенки по условию .

; ; lUW = 1,2+0,35×l = 1,2+0,35 × 3,65 = 2,5

Принимаем 2,3.

30 < 56,2 – устойчивость стенки колонны обеспечена.

Т.к. , то поперечные ребра жесткости по расчету устанавливать не требуется.

По конструктивным соображениям принимаем на отправочном элементе два парных ребра. Назначим размеры парных ребер: ширина bP

= hW/30 + 40 мм = 36/30 + 40 = 41,2. Принимаем bP

=50 мм.

Толщина tP

³ bP/12 = 50/12 = 4,2 мм. Принимаем tP

= 6 мм.

В центрально-сжатых колоннах сплошного сечения сдвигающие усилия между стенкой и полкой незначительны. Поэтому сварные швы, соединяющие полки со стенкой, назначаем конструктивно толщиной катета kf

= 6 мм.

Расчет базы колонны.

База колонны, состоящая из опорной плиты и траверс, крепится к фундаменту анкерными болтами.

Размеры плиты базы.

Ширину плиты назначаем по конструктивным соображениям:

Впл = bf + 2t + 2c = 360 + 2 × 10 + 2 × 50 = 480 мм

Длина плиты минимальная по конструктивным соображениям:

Lпл min = h +2c = 380 + 2 × 50 = 480 мм.

Учитывая стандартные размеры листов, назначаем Lпл = 480 мм.

Проверим достаточность размеров плиты в плане расчетом из условия смятия бетона под плитой. Класс бетона фундамента В12,5. Расчетное сопротивление бетона смятию при коэффициенте условия работы j
