Расчет стальной балочной клетки

RA = 3,5 (G+P) = 3,5×33,248 = 116,4 кН

Принимаем болты нормальной точности (класс В), класс по прочности – 4,6, диаметром 20 мм. Расчетное сопротивление срезу болтов для принятого класса прочности Rbs

= 150 Мпа.

Расчетные усилия, которые может выдержать один болт:

а) на срез

Nbs = Rbs×gb×A×ns,

где Rbs = 150 МПа,

gb = 0,9 – коэффициент условия работы,

ns = 1 – число срезов болта.

А = pd2/4 = 3,142×2,02/4 = 3,14 см2 – расчетная площадь сечения болта

Nbs = 150 ×103× 0,9 × 3,14 × 10-4 = 42,39 кН.

б) на смятие

Nb = Rbр × gb × d × S tmin,

где gb = 0,9;

Rbр = 690 МПа – расчетное сопротивление на смятие для стали при RUM = 490 МПа

S tmin = 10 мм – толщина стенки балки и ребра.

Nb = 690 × 103× 0,9 × 20 ×10-3× 10× 10-3 = 124,2 кН.

Сравнивая результаты, принимаем меньшее Nbs,min = 42,39 кН.

Требуемое количество болтов в соединении

Принимаем 3 болта диаметром 20 мм, диаметр отверстия D=22 мм.

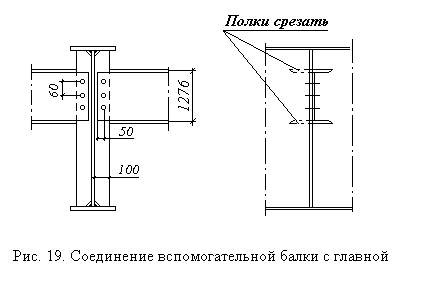

Проверка касательных напряжений в стенке вспомогательной балки с учетом ослабления отверстиями диаметром 22 мм под болты, а также с учетом ослабления сечения балки из-за вырезки полки в стыке, выполняется по формуле:

где Qmax = RA = 93,68 кН

hW = h – 2tf = 39,2 - 2×1,05 = 37,1

a = b/(b-d) = 146/(146 – 22) = 1,18 – коэффициент ослабления сечения

Проверка удовлетворяется.

Расход стали на перекрытие

Проектирование колонны сплошного сечения

. Расчетная длина колонны и сбор нагрузки

НГБ = ОВН -

h

стр

НГБ = 8,4 – 1,774 = 6,626 м

Заглубление фундамента h

ф

=

0,7 м.

Геометрическая длина колонны

L = НГБ + hф = 7,326 м.

При опирании балок на колонну сверху, колонна рассматривается как шарнирно закрепленная в верхнем конце. Соединение с фундаментом легких колонн в расчете также принимается шарнирным. Поэтому длина колонны определяется при m

= 1:

Lef = mL = 1× 7,326 = 7,326 м.

Грузовая площадь Агр = LГ LВ = 17,5 × 7 = 122,5 м2.

Сбор нагрузки на колонну

Таблица 6

Наименование нагрузки

Нормативная нагрузка, кН

gf

Расчетная нагрузка, кН

1

Временная нагрузка Р = р × Агр = 12 × 122,5

1470

1,2

1764

2

Собственный вес настила и балок

G = mngAгр = 151,1 × 10-3×9,81 × 122,5

181,58

1,05

190,66

Итого G+P

1651,58

1954,66

2.3.2. Подбор сечения колонны

Выполним расчет относительно оси Y, пересекающей полки. Гибкость колонны lу = 89,3. Находим jу = 0,50.

Требуемая площадь сечения колонны Атр = 115,2 см2.

Перейти на страницу: 5 6 7 8 9 10 11 12 13
