Расчет стальной балочной клетки

в

= 1,2:

Rв,loc = jвRвgв1 = 1,2 × 7,5 × 0,9 = 8,1 МПа

Требуемая длина плиты по расчету:

Принимаем по сортаменту универсальной стали Lпл = 530 мм.

Получаем размеры плиты базы в плане

Lпл ´ Впл = 530 ´ 480 мм с площадью Апл = 0,25 м2.

Назначаем размеры верхнего обреза фундамента

Вф = Впл + 20 см = 48 + 20 = 68 см

Lф = Lпл + 20 см = 53 + 20 = 73 см

Площадь Аф = 0,50 м2

Уточним коэффициент

Уточним сопротивление бетона смятию

Rв,loc = 1,26 × 7,5 × 0,9 = 8,51 Мпа

Проверим бетон на смятие под плитой базы:

- проверка удовлетворяется

Расчет толщины плиты базы.

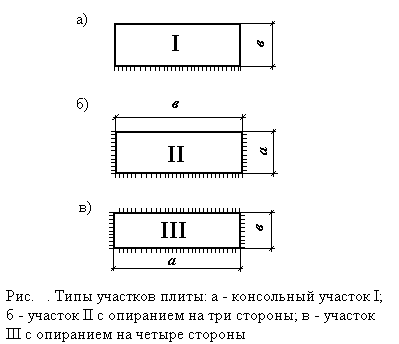

Выделим три участка плиты с характерными схемами закрепления.

Изгибающие моменты в плите на участках:

на I участке

М1 = a × sР × в2

в = 50 мм; a = 0,5; sР = 7,85 Мпа

М1 = 0,5 × 7,85 × 103 × 0,052 = 9,81 кН×м

на II участке

Отношение сторон а/в = 0,075/0,36 = 0,208

Т.к. отношение сторон меньше 0,5, выполняем расчет как для консоли

М2 = 0,5 × 7,85 × 103 × 0,0752 = 22,08 кН×м

на III участке

Отношение сторон 2,07, отсюда a = 0,125

М3 = 0,125 × 7,85 × 103 × 0,1742 = 2,971 кН

По наибольшему моменту на участке Мmax = 29,71 кН.

Определим требуемую толщину плиты:

, где gС = 1,0

По сортаменту принимаем плиту толщиной 25 мм.

Расчет траверсы.

Нагрузка со стержня колонны передается на траверсы через сварные швы, длина которых и определяет высоту траверсы. При четырех швах с высотой катета kf

= 10 мм

Прочность по металлу шва bfgWfRWf = 0,7× 1 × 240 = 168 МПа (СНиП, табл. 51).

В соответствии с требованиями СНиП, расчетная длина флангового шва должна быть не более 85bfkf = 85× 0,7 × 0,01 = 0,6 м, в расчете lW = 0,30 м. По сортаменту универсальной стали принимаем hтр = 400 мм.

Расчет катета сварного шва крепления траверсы к плите.

При вычислении суммарной длины швов учитывается непровар по 1 см на каждый шов.

SlW = 2(2Lпл – h) - 2×3 = 2(2×56 – 38) –6 = 142 см.

Требуемый по расчету катет:

В соответствии с табл. 38 СНиП при толщине плиты 25 мм минимальный катет шва равен kf min =

7 мм.

Приварку торца стержня колонны к опорной плите базы выполняем конструктивными швами kf =

9 мм.

Крепление базы к фундаменту.

При шарнирном сопряжении колонны с фундаментом необходимы анкерные болты для фиксации проектного положения колонны и закрепления ее в процессе монтажа. Принимаем два анкерных болта диаметром d = 20 мм. Болты устанавливаются в плоскости главных балок с креплением к плите базы, что обеспечивает за счет гибкости плиты шарнирное сопряжение колонны с фундаментом.

Расчет оголовка колонны.

Оголовок колонны состоит из опорной плиты и подкрепляющих ребер. Опорная плита передает давление от двух главных балок на ребра оголовка и фиксирует проектное положение балок при помощи монтажных болтов. Определяем размеры ребер, задавшись толщиной плиты: t

пл

=

20 мм. Требуемая толщина парных ребер из условия работы на смятие:

Перейти на страницу: 7 8 9 10 11 12 13
