Параметрический синтез и анализ одноконтурной САР.

Анализ САУ с элементами электроавтоматики осуществляется с помощью алгебраических критериев Гаусса и Гурвица, критерия Ляпунова, частотных критериев Михайлова, Найквиста – Михайлова и др.

При анализе САУ изучают вопросы устойчивости и другие качественные показатели разомкнутых и замкнутых САУ находятся запасы устойчивости по модулю и фазе, определяются астатизм замкнутых систем, коэффициенты ошибок для следящих систем и т.д.

К основным качественным показателям систем, которые определяются после нахождения так называемых h-функций, относятся следующие:

1. Время переходного процесса tр, по истечении которого, управляемая величина будет оставаться близкой к установившемуся значению;

2. Установившееся значение регулируемой величины h¥=lim h(t)=hy;

3. Максимальное перерегулирование y=(hmax-hy)/hy (здесь hmax-значение первого максимума);

4. Частота колебаний w=2p/Т (здесь Т-период колебаний);

5. Число колебаний переходного процесса n;

6. Время достижения первого максимума tmax;

7. Декремент затухания s=(hmax-hy)/ (hmax-hy);

Важным показателем качества САУ является их надежность. Качественные показатели определяются путем решения дифференциальных уравнений, которыми описываются уже известные структуры САУ.

Синтез САУ заключается в нахождении структур и параметров ее, которые бы отвечали заданным показателям качества. Синтез является более трудной задачей по сравнению с анализом. Основными методами используемыми при синтезе САУ является аналитический, графоаналитический и машинный (с помощью вычислительных машин).

. Оценка возможности статического регулирования.

При выборе регулятора необходимо знать численные динамические сведения об объекте регулирования, т.е. К0; Тоб;t0, которые определим по разгонной характеристике.

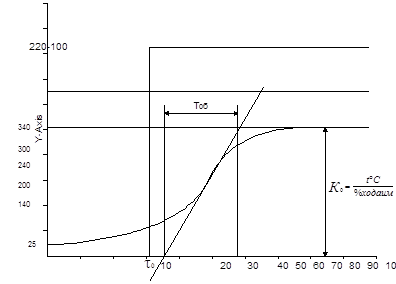

Рис 4. Кривая разгона САР температуры лабораторного стенда.

Тип регулятора ориентировочно выбирают по отношению t/Tоб;

Наименование регулятора по роду действия

Критерий

Импульсный

t/Tоб>0,5-1,0

Релейный

0<t/Tоб<0,2

Непрерывный

t/Tоб>0

Критерии выбора регуляторов по роду действия.

Для исследования и расчета структурную схему АСР путем эквивалентных преобразований следует привести к простейшему стандартному виду объект-регулятор. Это необходимо, во-первых, для того чтобы определить ее передаточные функции, а следовательно, и математические зависимости, которыми определяются переходные процессы в системе, и во-вторых, как правило, все инженерные методы расчета и определения параметров настройки регуляторов применено для такой стандартной структуры.

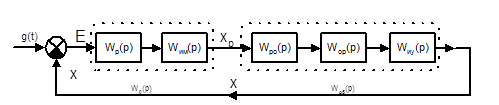

Так исходная структурная схема САР температуры по типовой функциональной схеме (см. чертежи) может быть представлена в виде изображенном на рисунке.

Где WP(р), WИМ(р), WPO(р), WOP(р), WИУ(р), - соответственно передаточные функции регулятора, исполнительного механизма, регулирующего органа, объекта регулирования и измерительного устройство.

На структурной схеме все воздействия (сигнала) следует указывать в преобразованном по Лапласу виде.

Рис 5. Преобразованная структурная схема САР (t).

Все звенья, определяющие динамические свойства узлов сопряжения (соединения, взаимосвязи) объекта с регулятором (например регулирующие органы, линии связи, измерительные устройства, датчики т.п.), целесообразно, как правило, относить к объекту регулирования.

Если в системе непосредственно регулятор и исполнительный механизм реализуют закон регулирования, то передаточная функция регулятора

WP(р)=Wу(р) WИМ(р)
