Параметрический синтез и анализ одноконтурной САР.

Статическое регулирование характеризуется наличием П – регулятора, тогда

WP(р)=Крег

При оптимизации значений, по экспериментальным данным целесообразно К – коэффициент регулятора принимать К=10

WP(р)=10

Передаточная функция объекта регулирования с учетом отнесенных к собственно объекту звеньев, имеет вид:

Wоб(р)= WPO(р)WOP(р)WИУ(р)

В общем случае любая одномерная АСР с главной обратной связью путем постепенного укрепления звеньев может быть приведена к простейшему виду, передаточная функция разомкнутой системы, которой

W(p)=WP(p)*WОБ(p)

Кривая разгона САР температуры показывает, что объект инерционный, статический и имеет запаздывание, так как запаздывание незначительно. В дальнейшем исследовании им можно пренебречь. Тогда передаточная функция объекта будет иметь следующий вид:

Wоб(р)=Коб/(Тобр+1)

Передаточная функция разомкнутой системы

W(p)=WP(p)*WОБ(p)

- при статическом регулировании.

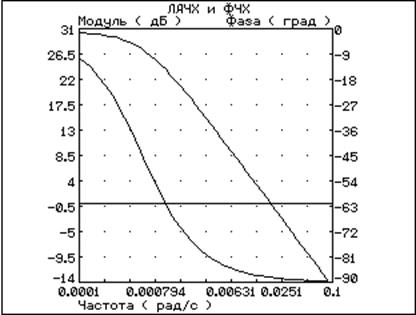

Рис 6. ЛАЧХ и ЛФЧХ для объекта.

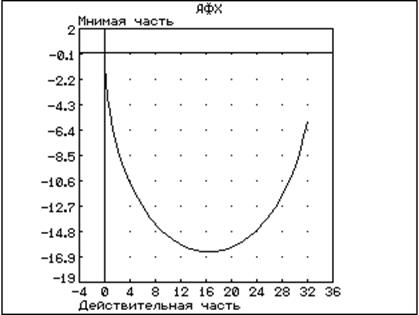

Рис 7. АФХ для объекта.

Найдем передаточную функцию замкнутой системы:

Т.к. величина постоянных времени определяется конструктивными особенностями элементов системы, то настройка системы регулирования осуществляется только изменением ее коэффициента К путем воздействия на коэффициент передачи Кр регулятора.

Для определения устойчивости системы строим амплитудно-частотную, фазо-частотную характеристики в логарифмическом масштабе и по замкнутой системе строим годограф.

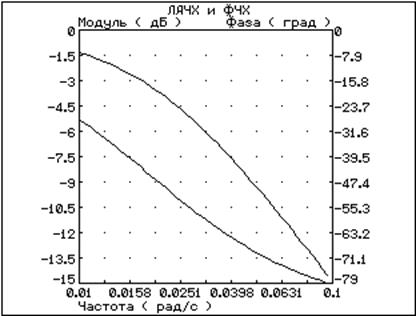

Рис 8. ЛАХЧ и ЛФЧХ при статическом регулировании.

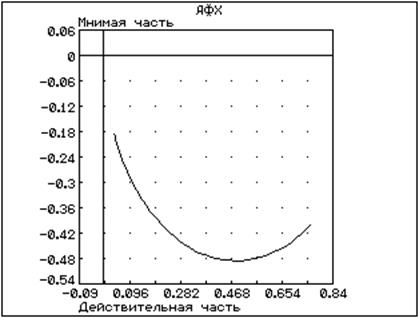

Рис 9. Амплитудно-фазовая характеристика замкнутой системы.

По графикам видим, что при коэффициенте регулятора К­р=10 запас устойчивости выполняется, т.к. на частоте среза wср фаза меньше 180°, что характеризует устойчивость системы при статическом регулировании, значит возможно использование П-регулятора для САР температуры.

Оценка возможности астатического регулирования.

Одним из признаков астатического звена (или системы в целом) является наличие комплексного переменного Р в качестве множителя в знаменателе передаточной функции, т.е. наличие интегрирующей составляющей.

Рассмотрим возможность ПИ-закона регулирования САР температуры. Для этого построим структурную схему, в которую включим ПИ-регулятор.

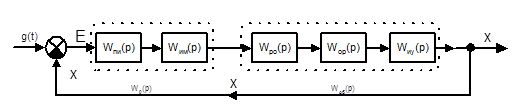

Рис 10. Структурная схема САР температуры.

Передаточная функция ПИ-регулятора имеет вид

WP(р)=К+1/Тр; (К=20; Ти=25 сек.)

Найдем передаточную функцию разомкнутой системы

Wраз(р)=Wр(р)Wоб(р)

Найдем передаточную функцию замкнутой системы

По передаточной функции разомкнутой системы строим ЛАЧХ и ЛФЧХ, а по функции замкнутой системы строим АФХ.

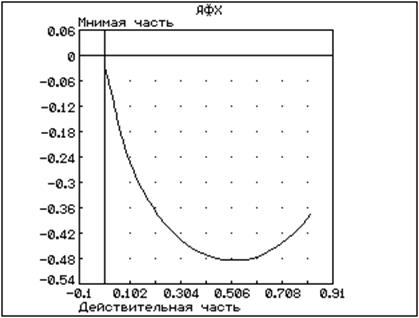

Рис 11. Амплитудно-фазовая характеристика замкнутой системы.

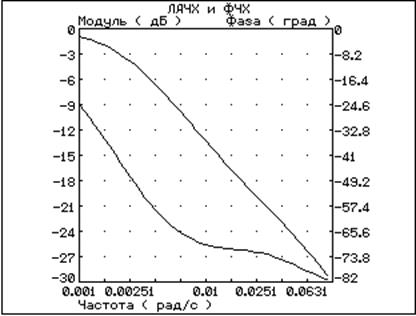

Рис 12. ЛАЧХ и ЛФЧХ при астатическом регулировании.

Частотные характеристики показывают, что система имеет запас устойчивости, как по амплитуде, так и по фазе, т.к. на частоте среза wср фаза < 180° значит возможно использовать ПИ регулятор для САР температуры.

Исследование качества одноконтурной САР.

К автоматическим системам регулирования предъявляются требования не только в отношении ее устойчивости. Для работоспособности системы не менее необходимо, что бы процесс автоматического регулирования при определенных качественных показателей.
