Сопряжение частотомера с ЭВМ

В задачи программного обеспечения, для устройства сопряжения входит:

Получение от частотомера сигнала очередного замера информации с датчика;

По пришествии этого сигнала последовательно считать информацию о каждой цифре выходного сигнала;

Отметить время прихода сигнала (точнее, время, прошедшее со времени предыдущего прихода сигнала);

Инициализировать порт последовательной передачи информации;

Преобразовать данные в последовательный код;

Переслать последовательный код на ЭВМ;

Получить и обработать данные на ЭВМ, представив их в удобном для прочтения виде.

Первые шесть задач решаются непосредственно ОМЭВМ на уровне языка Ассемблер, седьмая задача решается при помощи языка высокого уровня на ЭВМ.

Перед тем, как использовать устройство сопряжения по назначению, необходимо провести инициализацию необходимых аппаратных ресурсов:

Источника прерываний INT0;

Установка необходимого времени отсчета Т0;

Установка необходимой величины пересчета Т1;

Программирование альтернативных функций порта ввода/вывода Р3 ОМЭВМ;

Установка необходимых режимов работы таймеров Т0 и Т1 и последовательного порта ввода/вывода.

Блок-схема программы устройства сопряжения представлена на рис 12.

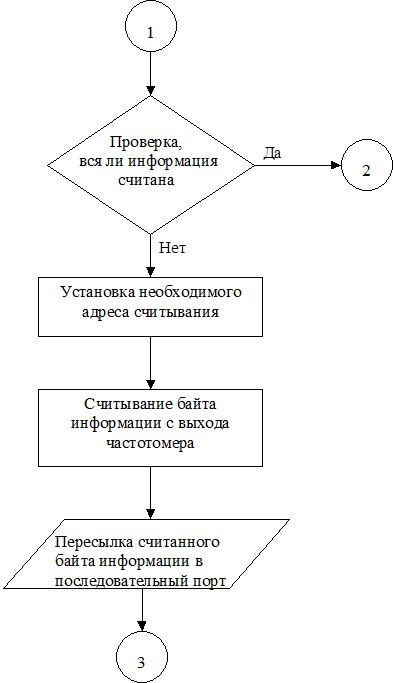

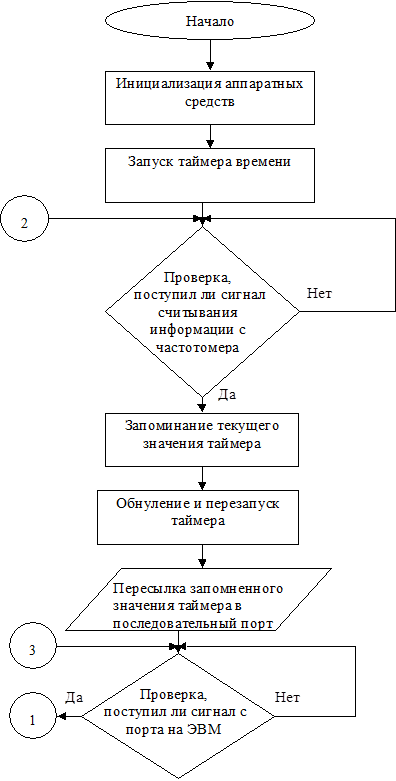

Рисунок 12 Блок-схема программы устройства сопряжения

Текст программы на языке Ассемблер представлен ниже

0000 0200F7 LJMP 00F7

0003 020200 LJMP 0200

0006 00 NOP

0022 00 NOP

0023 020300 LJMP 0300

0026 00 NOP

00F6 00 NOP

00F7 D2B0 SETB RXD

00F9 D2B1 SETB TXD

00FB D2B2 SETB INT0

00FD D2B6 SETB WR

00FF D2B7 SETB RD

0100 758921 MOV TMOD,#21

0103 758B00 MOV TL1,#00

0106 758DF4 MOV TH1,#F4

0109 D28E SETB TR1

010B D2AF SETB EA

010D 758C3C MOV TH0,#3C

0110 758AB0 MOV TL0,#B0

0113 7582000 MOV DPL,#00

0116 7A00 MOV R2,#00

0118 D28C SETB TR0

011A D2A8 SETB EX0

011C 108D02 JBC TF0,0121

011F 80FB SJMP 011C

0121 0A INC R2

0122 758C3C MOV TH0,#3C

0125 758AB0 MOV TL0,#B0

0128 80F2 SJMP 011C

012A 00 NOP

01FF 00 NOP

0200 75F002 MOV B,#02

0203 EA MOV A,R2

0204 84 DIV AB

0205 F5F0 MOV B,A

0207 7A00 MOV R2,#00

0209 7805 MOV R0,#05

020B 7904 MOV R1,#04

020D C299 CLR TI

020F 85F099 MOV SBUF,B

0212 D2AC SETB ES

0214 32 RETI

0215 00 NOP

02FF 00 NOP

0300 C2AC CLR ES

0302 C299 CLR TI

0304 8983 MOV DPH,R1

0306 E0 MOVX A,@DPTR

0307 F599 MOV SBUF,A

0309 09 INC R1

030A B90701 CJNE R1,#07,030E

030D 09 INC R1

030E D801 DJNZ R0,0311

0310 32 RETI

0311 D2AC SETB ES

0313 32 RETI

0314 00 NOP
