Расчет стальной балочной клетки

Проверка прочности настила.

Изгибающий момент:

Растягивающие усилия:

Момент сопротивления настила:

Проверка нормальных напряжений

Rg gс = 1,1 × 230 = 253 МПа

s < gСRg - условие выполняется.

Расчет балки настила

Погонная нагрузка на балку настила:

а) нормативная от временной нагрузки, веса настила и балки настила:

qHб = qn LH + gHб = qn LH + 0,02 qn LH =12,462 × 0,875 + 0,02 × 12,462 × 0,875 = 11,12 кН/м

б) расчетная

qб = q LH + gHбgf = 14,885 × 0,875 + 1,05 × 0,218 = 13,25 кН/м

Изгибающий момент от расчетной нагрузки:

Требуемый момент сопротивления при с1

= 1,1 в первом приближении:

Требуемый по предельному прогибу момент инерции:

, где при 2,5 м n0 =142,5

По сортаменту подберем двутавр №10 ГОСТ 26020-83 (Jх=198 см4, Wх=39,7 см4, А=12 см2, mбн =9,5 кг/м, tw = 4,5 мм, t f =7,2 мм, h = 100 мм).

Уточним коэффициент с1=с

по табл. 66 СНиП II-23-81*

Аw = tw (h- 2tf) = 4,5(100 - 2 × 7,2) = 385,2 мм2

Аf = (A - Aw) × 0,5 = (12,0 - 3,85) × 0,5 = 4,08 см2

Þ с

= 1,07

Уточним нагрузку

а) нормативную qHб = qn LH + mбн g = 12,462 × 0,875 +9,5 × 10-3×9,81 = 11 кН/м

б) расчетную qб = q LH + mбн ggf = 14,885 × 0,875 + 0,093 × 1,05 = 13,12 кН/м

Максимальный изгибающий момент

Проверка нормальных напряжений

Rg gс = 1,1 × 230 = 253 МПа

s < gСRg - условие прочности выполняется с недонапряжением 3,7%.

Перерезывающая сила на опоре:

Qmax = qб L × 0,5= 13,12 ×2,5 × 0,5 = 16,4 кН

Проверка касательных напряжений.

RS gс = 0,58 × 1,1 × 230 = 146,7 МПа >42,58 МПа - проверка удовлетворяется

Проверка прогиба.

- условие выполняется.

Расчет вспомогательной балки

Агр = Lбн × Lн = 2,188 м2

Сбор нагрузки на вспомогательную балку

Таблица 3

Наименование нагрузки

Нормативная нагрузка, кН/м2

gf

Расчетная нагрузка, кН/м2

1

Временная нагрузка Р

РnLбн = 12 × Агр = 12 × 2,188

26,256

1,2

31,507

2

Вес настила

gнLбнLн = 0,462 × 2,188

1,011

1,05

1,062

3

Вес балки настила

mбн gLбн = 9,5×9,81×10-3×2,5

0,233

1,05

0,245

4

Вес вспомогательной балки

mв gLн = 15,9×0,875×9,81×10-3

(принимаем вес двутавра № 16)

0,136

1,05

0,143

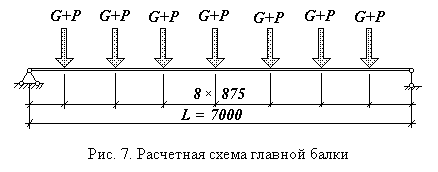

Итого (G+Р)

27,636

32,957
