Дискретное устройство (ДУ)

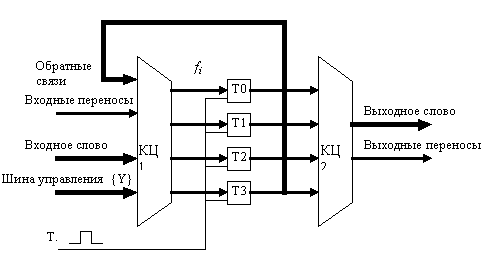

При синтезе проектируемое устройство представляется в виде структуры, представленной на рисунке 2.1
рисунок 2.1.
Проектирование дискретного устройства сводится к синтезу элементарного дискретного устройства, обрабатывающего один бит информации и включающего один элемент памяти (триггер).
Входная комбинационная схема обеспечивает выполнение операций из множества Y, результатом которых являются соответствующие значения функций возбуждения f i для каждого из входов триггера:
– установка элементов памяти в нулевое состояние.
– запись входного слова в элементы памяти
– сдвиг влево
– логическую операцию
– декремент
– операция вычитания
– преобразование в дополнительный код.
Выходная комбинационная схема обеспечивает выполнение операции сравнения и формирование свертки содержимого ДУ.
Синтез элементарного ДУ сводится к получению функций возбуждения для каждой операции отдельно и, далее, построению объединенных функций возбуждения триггера элементарного ДУ. Получение функций возбуждения для каждой микрооперации сводится к выполнению следующих этапов :
– построение таблицы для выполняемой операции
– определение значений функций возбуждения для каждой таблицы выполняемой
операции с учетом словаря переходов заданного триггера
– определение логической функции для каждого входа заданного триггера
– минимизация логической функции в требуемом логическом базисе.
Проектирование дискретного устройства на элементах малой интеграции.
Выбор триггера.
В качестве триггера для ДУ выберем МС К500ТВ135, объединяющую в одном корпусе два двухтактных JK-триггера с возможностью установки “0” и “1”:
К500ТВ135
Проектирование микроопераций.
Микрооперация установки триггера в " 0 ".
При подаче тактового импульса на синхронизирующие входы триггеров и при разрешении операции обнуления (Y=0) по заднему фронту импульса, информация, находящаяся на входах триггеров переписывается на их выходы, т.о. обнуление триггеров происходит в том случае, если к моменту подачи тактового импульса на J-входах триггеров установлены уровни логической единицы, а на K-входах – уровни логического нуля.
| Qt | Qt+1 | J | K |
| 0 | 0 | 0 | * |
| 1 | 1 | * | 1 |
Микрооперация записи данных.
Когда операция записи данных разрешена, т.е. Y =1, и при подаче на синхровходы триггеров тактового импульса С по его заднему фронту, информация, находящаяся на входах триггеров, переписывается в ячейки памяти дискретного устройства и появляется на выходах Qi. При изменении входных данных, т.е. при переключении сигналов X i они с задержкой распространения импульса по цепям микросхем, участвующих в микрооперации записи данных, появляются на входах триггеров. При подаче следующего тактового импульса С микрооперация записи данных повторяется.
| X | Qt | Qt+1 | J | K | J | K | |||||
| 0 | 0 | 0 | 0 | * | X | X | |||||
|
| 1 | 0 | * | 1 | |||||||
|
| 0 | 1 | 1 | * | 0 | 1 | * | * | |||
|
| 1 | 1 | * | 0 | * | * | Qt | 1 | 0 | Qt |
0
1
