Полимерные электреты, их свойства и применение

(40)

Производная от плотности заряда по времени есть

плотность тока в цепи, поэтому силу тока находим умножением на площадь вибрирующего электрода S;

(41)

Пусть зазор меняется по закону:

(42)

где s10 - величина зазора при отсутствии колебаний, a0 -амплитуда колебаний электрода, ω - частота механических колебаний. На практике частота составляет несколько сотен герц, а амплитуда колебаний - сотые или тысячные доли мм, величина зазора s10 - около миллиметра (иногда десятые доли мм). Т.к. V + s1E1 = 0, то

(43)

С учётом (42):

(44)

Дифференцируя полученное выражение по времени, принимая во внимание, что амплитуда колебаний намного меньше s10, получаем выражение для тока в цепи:

(45)

Амплитудное (I0) и действующее (I) значения силы тока прямо пропорциональны величине поверхностного потенциала.

I=const·V (46)

Для проведения абсолютных измерений величины V необходимо знать коэффициент пропорциональности в (46). Для этого можно воспользоваться так называемым методом калибровки.Вместо электрета в ячейку помещают металлический электрод, устанавливая его на таком же расстоянии

от вибрирующего электрода, и подают на него относительно «земли» заданное напряжение от выпрямителя (рис. 19а).

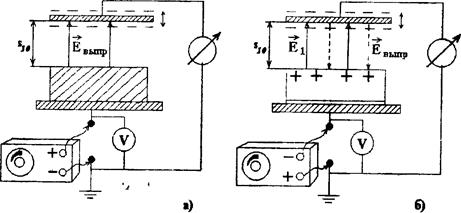

Рис. 19. Схемы методов калибровки (а) и компенсации (б)

Меняя напряжение, можно проградуировать прибор и, вновь установив электрет, измерить величину его поверхностного потенциала. Такой метод широко применяется в практике измерений, ведь любой прибор требует предварительной градуировки, разметки шкалы в нужных единицах измерения.

Однако придумали способ избежать процедуры калибровки измерительной ячейки, несколько модифицировав схему (рис. 196). Не убирая электрет, на нижний электрод от выпрямителя подают известное напряжение, которое можно плавно регулировать и измерять обыкновенным вольтметром. При этом появляется внешнее поле, направление которого зависит от полярности приложенного к электроду напряжения. При правильном выборе полярности увеличение приложенного напряжения приводит к ослаблению и полной компенсации поля Е1 в воздушном зазоре. Признак компенсации – отсутствие переменного тока в цепи измерителя при колебаниях верхнего электрода. Приложенное напряжение будет равно поверхностному потенциалу электрета.

Данный метод наиболее удобен для практического использования. Кроме того, его неоспоримым достоинством является слабая зависимость результата измерения от величины воздушного зазора между верхним электродом-зондом и поверхностью образца. Напротив, в методе калибровки величина зазора сильно влияет на результат измерений. Это связано с ограниченностью заряженной области электрета и неоднородностью электрического поля в зазоре («краевой эффект»).

Иногда вместо колеблющегося верхнего электрода используют неподвижный, но между ним и поверхностью электрета помещают вращающийся металлический обтюратор или диск с отверстиями, которые периодически экранируют зонд от поля электрета. В итоге в цепи появляется переменный ток, частота которого зависит от частоты прерываний (экранировки) поля Е1. Все выводы остаются справедливыми и для этого случая

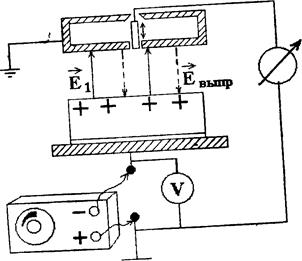

Рис.20. Схема «точечного» вибрирующего зонда для измерения распределения поверхностного потенциала

Для измерения распределения эффективной плотности заряда или поверхностного потенциала вдоль поверхности электрета применяют зонды малого сечения (единицы и десятые доли миллиметра). Они позволяют померить поверхностный потенциал в окрестности точки, над которой расположен зонд. Специальное устройство позволяет передвигать зонд вдоль поверхности образца, сканируя распределение потенциала. Схема такого прибора показана на рис 20.

Зонд окружают заземленным охранным электродом, который позволяет сделать поле в области расположения зонда примерно однородным (без него силовые линии «сгущались» бы на зонде, внося погрешности в результаты измерения, а при высоких значениях поверхностного потенциала на острых краях измерительного зонда мог бы развиться коронный разряд, и образующиеся ионы, оседая на электрете, вызвали бы неконтролируемое изменение поверхностного заряда).
