Полимерные электреты, их свойства и применение

Типы электретов

Электреты могут классифицироваться по типу электрически неравновесного состояния диэлектрика (электреты с «истинной», ориентационной дипольной поляризацией; электреты с объемно-зарядовой поляризацией; с избыточным внедренным зарядом; комбинированные), материалу диэлектрика (неорганические кристаллические электреты, полимерные электреты, биоэлектреты и т.п.), методу получения (термо-электреты, электроэлектреты, короноэлектреты, радиоэлектреты, фотоэлектреты, механоэлектреты, трибоэлектреты и т.п.).

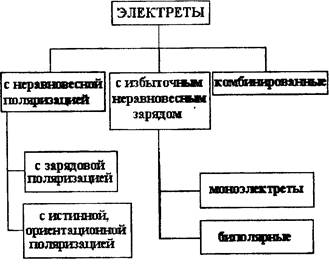

Рис. 2. Классификация электретов по природе электрически неравновесного состояния

Получение электретов

Электреты с истинной, ориентационной дипольной поляризацией получают из полярных диэлектриков, в которых молекулы, группы атомов, звенья, сегменты и т.п. структурные и кинетические единицы имеют постоянный дипольный момент. В качестве таких диэлектриков могут служить смолы, отдельные полимерные материалы (ПММА - оргстекло, ПВДФ, ПК и др.). Последние применяются в современных условиях чаще всего. Наличие постоянного дипольного момента недостаточно для получения электрета. Важным условием является то, чтобы кинетическая единица, несущая дипольный момент, при «нормальных», комнатных температурах не могла совершать повороты на большие углы, а совершала бы небольшие колебания около положения равновесия. Только тогда поляризованное состояние диэлектрика может сохраняться длительное время.

Если в данном полимерном диэлектрике наибольший постоянный дипольный момент имеет сегмент, то ориентация таких диполей во внешнем электрическом поле будет возможна только при Т> Тс (Тс - температура стеклования аморфной фазы полимера). После охлаждения в поле до Т< Тс сегменты, а вместе с ними и дипольные моменты «застынут» в ориентированном состоянии, а образец в целом приобретет поляризацию - получится электрет. Если же дипольные моменты сегментов равны нулю, а отличны от нуля у боковых групп, электрет может быть получен, если диэлектрик выдержать в поле при температуре выше точки релаксационного перехода, при котором размораживается подвижность боковых групп, а затем охладить в поле до температур, лежащих ниже области перехода.

Электреты с истинной ориентационной дипольной поляризацией, полученные по данному способу, называют термозлектретами.

Схема их получения отражена на рис 3.

Электреты с объемно-зарядовой поляризацией (ОЗП) получают по следующей схеме. В диэлектрике путем внешнего воздействия (нагревания, освещения, рентгеновского облучения) вызывают появление пар носителей заряда (электрон-дырка, положительный ион-отрицательный ион). Прикладывают внешнее электрическое поле, которое разводит носители в противо­положные стороны. Эти носители накапливаются у

границ диэлектрика,

на фазовых границах и неоднородностях Часть из них захватывается ловушками -электрически активными дефектами материала, способными захватывать и удерживать носитель заряда.

0 t

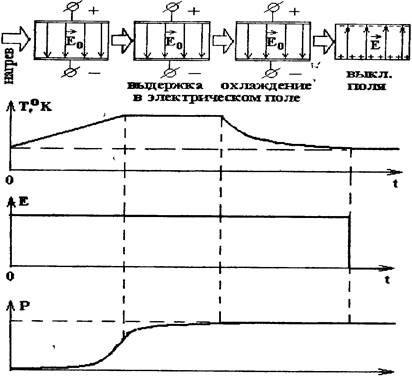

Рис 3 Схема получения термоэлектрета с истинной поляризацией

Ловушками электронов и дырок могут служить дефекты кристаллической решетки - примесные атомы, вакансии и др., отдельные группы атомов, имеющие положительное сродство к электрону или дырке (последнее означает, что присоединение электрона либо дырки к данному атому

или группе атомов энергетически выгодно). Для носителей заряда ионной природы ловушками могут служить «полости» между макромолекулами в аморфных полимерах и аморфных прослойках частично-кристаллических полимеров, дефекты кристаллитов и др. неоднородности, препятствующие движению иона. Природа ловушек в ряде материалов не выяснена до конца, однако нас интересует сам факт

их

наличия в диэлектрике

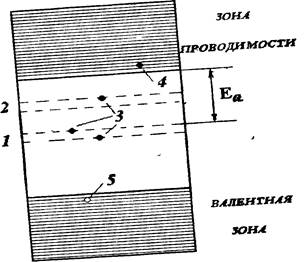

Рис 4 Уровни ловушек в запрещенной зоне диэлектрика 1-«глубокие» ловушки, 2 - «мелкие» ловушки, 3 - носители заряда на ловушке, 4 - свободный электрон в зоне проводимости, 5 -свободная дырка в валентной зоне

Для кристаллических веществ применима зонная теория. С точки зрения этой теории ловушке соответствует энергетический уровень, лежащий в запрещенной зоне диэлектрика, причем достаточно удаленный от «дна» зоны проводимости или «потолка» валентной (рис 4) Если энергетический «зазор» составляет менее 1 эВ. ловушка считается мелкой, а при значениях, больших 1 эВ - глубокой. Энергетическая «глубина» ловушки часто называется энергией активации ловушки

(Еa) Это минимальная энергия, которую необходимо сообщить носителю заряда, находящемуся в ловушке, для его освобождения - перехода в зону проводимости. Деление ловушек на мелкие и глубокие достаточно условно. Глубокие ловушки при комнатной температуре могут удерживать носитель, попавший на такой уровень, несколько месяцев и даже лет. При повышении температуры вероятность выхода носителя из ловушки (wt,) резко возрастает:

Перейти на страницу: 1 2 3 4 5 6 7 8 9
