Полимерные электреты, их свойства и применение

Рис. б. Электрет с диполъной поляризацией и избыточным зарядов на ловушках

Поверхностный потенциал электрета (электретная разность потенциалов)

Для практического использования электретов важное значение имеет значение электретной разности потенциалов (ЭРП)

или поверхностного потенциала.

Рассмотрим электрет в виде бесконечно протяженной пленки, одна сторона которой покрыта металлическим слоем, а другая равномерно заряжена по поверхности с поверхностной плотностью заряда σ. Толщину пленки обозначим буквой s

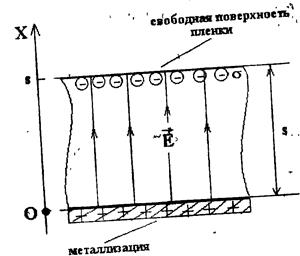

Рис. 7. Электрет с поверхностным, зарядом

Так как внутри электрета имеется электрическое поле, то между его противоположными сторонами имеется разность потенциалов. Ее легко найти, используя связь напряженности и разности потенциалов.

В данном случае, поскольку электрет заряжен только по поверхности, поле внутри него будет однородным. Его силовые линии будут направлены перпендикулярно к поверхности пленки. Тогда- ЭРП

будет находиться по формуле, хорошо знакомой даже школьникам:

V=Еs, (2)

где .E-

напряженность поля внутри плёнки.

а) б)

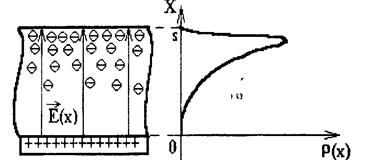

Рис. 8. Электрет с объемным зарядом: а - схема электрета в разрезе; б - график распределения объемного заряда

Если электрет имеет пространственный (объемный) заряд, плотность р(х) которого зависит только от одной координаты х (см. рис. 8), то электрическое поле внутри не будет однородным, так как напряженность будет зависеть от х. В

этом случае выражение для ЭРП

имеет вид:

Получение электретов с заданным значением поверхностного потенциала

Метод электризации диэлектрических пленок в коронном разряде стал наиболее распространенным на практике. Он отличается простотой и доступностью, возможностью получения электретов с заданным значением поверхностной плотности заряда или поверхностного потенциала.

Для электризации с помощью коронного разряда поместим пластину или пленку диэлектрика на металлический плоский электрод (рис. 9). Этот электрод может быть заранее нанесен на поверхность пленки в заводских или лабораторных условиях методом вакуумного распыления алюминия, золота и др. металлов.

Рис.9 Электризация в коронном разряде: 1 - диэлектрическая пленка, 2 - металлический электрод;3 -игла, 4-

источник высокого напряжения

На некотором расстоянии

от поверхности пленки помещают заостренный электрод в виде иглы или тонкой проволоки, натянутой параллельно поверхности образца. Обычно применяют игольчатый электрод. Между электродами прикладывается разность потенциалов в несколько тысяч вольт. Электрическое поле вблизи иглы является сильно неоднородным и может достигать значений, при которых начинается электрический пробой воздуха (около 33

кВ/см при нормальных условиях) Развивается коронный разряд, в цепи появляется ток, который в воздухе обусловлен в основном движением положительных и отрицательных ионов.

Допустим, что игла соединена с отрицательным полюсом источника высокого напряжения. Тогда образующиеся в воздухе ионы положительного знака будут притягиваться к игле, а отрицательные отталкиваться. Возникает поток отрицательных ионов, направленный к диэлектрику. Попадая на поверхность диэлектрика, ионы разряжаются, отдавая свой заряд поверхностным ловушкам, либо оседают на поверхности образца. В любом случае поверхность диэлектрика приобретает отрицательный поверхностный заряд. Исследования показывают,

что глубина проникновения захваченного заряда при электризации в коронном разряде не превышает 1 мкм.

Недостаток схемы, приведенной на рис 9, в том, что поверхностный потенциал в процессе электризации

не

контролируется. Он будет расти по мере роста плотности осажденного неравновесного заряда, причем его величина может достигнуть значений, при которых наступает пробой данного диэлектрика. В технических приложениях электретов важно знать величину поверхностного потенциала. В полимерных пленках толщиной 10-25 мкм, используемых в электретных преобразователях, она, как правило, должна быть в пределах 50-300 В.

Решить проблему позволяет конструкция, названная на Западе «коронным триодом» или коротроном, которая сейчас используется повсеместно в лабораторных и производственных установках.
