Полимерные электреты, их свойства и применение

(1)

где k - постоянная Больцмана, Т - абсолютная температура, Еа - энергия активации ловушки.

Носители, попавшие на ловушки, останутся там и после выключения электрического поля и внешнего воздействия, приводившего к генерации пар носителей заряда. Получится электрет, у противоположных поверхностей которого будет пространственный электрический заряд разного знака. В образце будет сущест­вовать внутреннее электрическое поле, которое стремится соединить, вновь «смешать» разделенные внешним полем заряды. Но этому препятствуют ловушки, удерживающие носители.

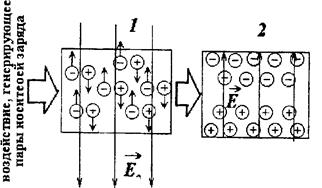

Рис. 5. Электрет с объемно-зарядовой поляризацией- I - получение; 2 - готовый электрет

Состояние электрета, как и в случае истинной поляризации, неравновесно. Отдельные носители, случайно, в результате флуктуации получившие энергию, достаточную для перехода в зону проводимости (или валентную - для дырок), будут освобождаться, и двигаться во внутреннем поле электрета. В результате будет происходить релаксация ОЗП. С

ростом температуры релаксация ускоряется.

Электреты с избыточным внедренным зарядом

наиболее широко применяются в практических целях. Их, получают в результате электризации нейтрального диэлектрика.Электризация сводится к внедрению в образец извне носителей заряда определенного знака (или обеих знаков), либо отрыву электронов от образца, в результате которого он приобретает нескомпенсированный отрицательный или положительный заряд.

Электризация диэлектриков может происходить при трении (трибоэлектреты), при облучении потоком электронов, протонов, положительных или отрицательных ионов, воздействии электрических разрядов (искрового, коронного, тлеющего). Наиболее широко используется для электризации диэлектриков коронный разряд, в результате которого получаются короноэлектреты. Кроме того, избыточный электрический заряд может быть инжектирован из электродов, прилегающих к поверхности образца. Механизмы инжекции могут быть разными, но результат одинаковый - в приповерхностном слое диэлектрика на ловушках образуется пространственных заряд, совпадающий по знаку со знаком заряда электрода (гомозаряд).

В технических целях чаще всего применяются электреты, полученные из тонких неполярных фторполимерных пленок толщиной 10-25 мкм, которые могут быть с одной стороны покрыты тонким слоем металла, чаще всего алюминия. Металлический слой наносят методом вакуумного распыления. Он служит одним из электродов устройства, в котором используется электрет. Электрет электризуется, как правило, в коронном разряде со стороны свободной поверхности полимера и имеет в диэлектрике избыточное заряды одного знака (моноэлектрет).В напылённом металлическом слое индуцируется и сохраняется заряд противоположного знака. Подробнее методика приготовления короноэлектрета будет описана ниже, после ознакомления с понятием поверхностного потенциала.

Комбинированные

электреты содержат как истинную поляризацию, так и избыточный электрический заряд одного или разных знаков. Они получаются из полярных диэлектриков, в которых имеются дипольные группы и ловушки, способные захватывать неравновесные носители заряда.

Неравновесные носители -

носители заряда любой природы, концентрация которых превышает равновесное при данной температуре значение В полупроводниках и диэлектриках при температурах, отличных от ОК, в состоянии термодинамического равновесия имеется некоторая концентрация собственных носителей заряда, пропорциональная ехр,где Δ- ширина запрещенной зоны. В ионных диэлектриках также имеется некоторая равновесная концентрация положительных и отрицательных ионов. Попадание в диэлектрик носителей заряда извне в результате инжекции, электрического разряда, генерация дополнительных носителей в результате освещения или облучения увеличивают концентрацию носителей над равновесным значением.

Образование поляризации и избыточного заряда может происходить при разных способах получения электретов. Например, при электризации коронным разрядом полимерных полярных диэлектриков при температурах, лежащих в области подвижности кине­тических единиц, обладающих дипольным моментом, наряду с накоплением неравновесного заряда в диэлектрике произойдет ориентация диполей. После охлажде­ния и выключения коронного разряда поляризация «заморозится», а неравновесные носители, внедрившиеся в полимер, захватятся на ловушки.

Перейти на страницу: 1 2 3 4 5 6 7 8 9 10
